四．七號信令新應用
雖然SS7技術可以應用在廣泛的潛在領域，但是目前只在幾個專屬領域得到了應用：電話網、基于運營商的應用及其基礎設施，還有基于大企業的應用及其基礎設施。下表列出了一些SS7的應用。
|
應用領域
|
SS7適用性
|
應用實例
|
| 增強業務 | 最適用于網絡（基于中心交換系統）的應用；企業應用適用性較差。 | ·聲訊臺 ·唯一號碼／電話跟隨業務 ·無線預付費平臺 |
| VoIP網關 | 很適用于網絡（運營級）應用 | ·VoIP到PSTN的網間連接（呼叫控制） |
| 無線網絡 | 很適用 | ·移動性應用（如支持GSM MAP） ·用于MSC的呼叫控制：建立、拆線等。 |
| 業務控制點 | 很適用 | ·無線網中的VLR／HLR服務器 |
| 高級智能網／智能網 | 絕對必要 | ·LNP（本地號碼可攜帶） ·800號路由尋找 ·增強智能網業務 |
| 呼叫中心 | 中等適用 | ·大容量呼叫中心 |
| SS7交換和網關 | 適用 | ·SS7微型STP ·SS7／MF網關 ·通過數據網傳輸SS7 |
1．增強業務
增強業務的范圍很廣，包括：聲訊、傳真消息，單一號碼／電話跟隨業務，以及運營商為用戶提供的預付費業務等。增強業務在各運營商中得到廣泛應用的主要原因是能為他們帶來重要的收入來源，并使得運營商更有自己的特色。增強業務一般由和中心交換局相連的平臺提供。這些平臺可以是配置成業務點的系統提供，也可以作為智能外設提供，兩種情況下都是使用SS7作為在中心交換局和業務點或外設之間的呼叫控制協議。

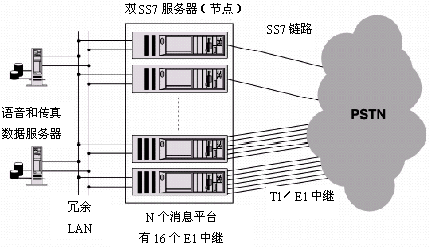

圖6所示為一個運營級的聲訊平臺，這是個面向公眾的開放結構增強業務平臺。系統由多臺計算機（或叫節點）組成，節點間通過以太網相連接以提供冗余功能，這是一個很規范、具有很高可靠性的系統。在這一例子中，兩個SS7節點用于為應用提供信令，而其它幾個媒體節點用于提供和PSTN間的通道連接和呼叫處理功能，包括所有和用戶的音頻或聲音對話，以及信息播放。每個媒體節點一般使用有一定數量的線路和DSP資源的板卡，比如NMS
AG系列4E1板，用于幾百甚至幾千個同時發生的混合媒體（聲音、傳真等）呼叫。利用容錯磁盤服務器作存貯介質，向媒體節點提供語音郵件消息檢索功能。
那兩個SS7節點是以冗余方式配置的，共享相同的信令點編碼，為所有的媒體節點提供呼叫控制。圖中所示的所有SS7鏈路采用單信令點編碼冗余方式備份，即使其中一個 SS7節點出現故障，信令系統仍能繼續為呼入提供不中斷的語音信箱訪問。
這個信息系統的升級擴容非常方便，只要增加媒體節點就可以輕易擴大系統容量。由于很少會出現兩個信令點同時崩潰的可能，使得這種結構具有很高的可靠性。
2．VoIP網關
由于通過IP網傳送話音市場的迅速增長，我們有必要對許多設備供應商都在推出的VoIP網關作一個介紹。VoIP網關用于連接電話網（就是基于電路的PSTN）和基于數據包的IP網，使得呼叫能通過IP網絡無縫地連接到PSTN電話。最初，網關只支持比較少的呼叫，一般只支持單個的T1或E1，最多只能支持幾百個話音電路。這種早期的網關一般使用ISDN協議或隨路信令協議連接到PSTN。然而隨著基于IP話音應用的迅速成長，并被各運營商所采用，網關容量逐漸得到了擴大，能夠支持多達數千個呼叫。網關規模的擴大和運營級網關的要求，使得SS7成為連接IP網關和PSTN必須采用的信令協議。
IP網關一般連接到PSTN的中心局交換機，并用ISUP信令來提供呼叫控制。在很多情況下，任何PSTN的呼叫功能很明顯都要跨越網絡來實現，比如主叫號碼信息顯示，主叫號碼要從PSTN經網關進入IP網，再經網關送達另一端的PSTN用戶。
1) VoIP標準的進展
VoIP團體對SS7的興趣持續升溫，主要原因是：要讓基于包的VoIP網絡接入到到處存在的電話業務，就必須連接到基于電路交換的PSTN，而PSTN網是用SS7作為信令機制的，所以VoIP網關只能支持SS7，別無選擇。

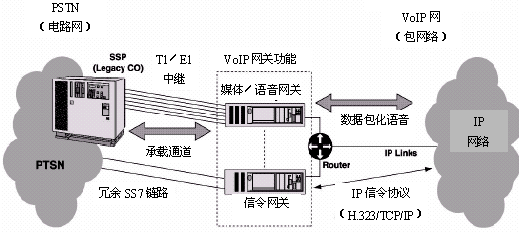

VoIP的標準在持續發展，有一個明顯的趨勢是網關中的媒體（話音、傳真等）和信令分離處理（請看圖8）。另外，雖然提議了各種各樣的信令方式，但到目前為止，似乎SS7或它的變種在形成VoIP標準時起到了比較重要的作用�，F(xiàn)在正急待解決的兩個關鍵問題是：通過IP網傳送SS7，以及連接PSTN電路和包網絡。

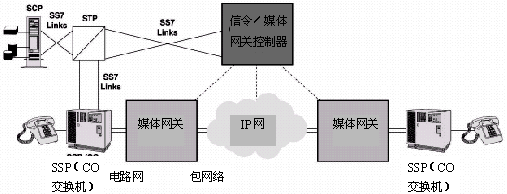

圖8 VoIP網絡中的媒體、信令網關分解圖
2) 通過IP網傳遞SS7
就是兩個PSTN網絡之間通過IP網絡連接起來，PSTN網絡間的SS7信令信息通過IP網透明地傳送到對方。這樣做的目的是：不管呼叫是通過基于電路的PSTN還是通過VoIP網絡，都能向用戶提供相同的隨時隨地的接入和業務功能集。另外，通過IP網傳遞SS7所需要的基礎傳輸設備成本明顯要比傳送傳統SS7所需要的基礎傳輸設備低得多。（參考圖9）
3) 連接PSTN電路和包交換網
當VoIP網絡需要處理或者產生象在PSTN和VoIP間建立呼叫連接那樣的SS7信息時，決定如何去處理這些SS7信令信息就是這個問題包含的內容。這個問題的一個例子是：源自于PSTN的一個呼叫要到達VoIP網內的一個設備，這時，兩個網絡固然使用不同的信令，但不管使用哪個網絡用戶仍能訪問到同樣的功能和業務，就和以前訪問純PSTN業務一樣。
在以上這兩個問題領域，NMS公司都積極參與到各標準化和工業化組織中，并在其中處于領導者的地位，包括IETF和IN Forum的相關工作組。

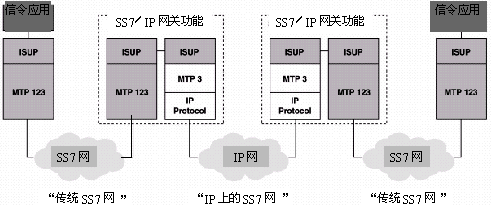

圖9 IP網上的SS7
3．無線網絡應用
除了空中接口，在無線系統的設計中支持無線用戶的移動性是主要的挑戰。無線系統對信令的要求明顯要比實現類似功能的地上有線系統要苛刻得多。結果使得無線網絡必須組合更先進更全面的信令控制系統。即使移動單元在它的歸屬網絡中，系統也要隨時跟蹤它的位置，因為呼入、認證和傳遞功能需要知道它當前所處的位置。系統運營商提供給用戶的移動等級有越來越復雜的趨勢，這就要求在系統間必須應用復雜的信令才足以支持漫游、登記和路由尋找等功能。這就是無線系統普遍選擇SS7作為信令協議的原因。
SS7也廣泛用作無線網和PSTN的接口信令，以及在不斷增加的無線網絡子系統之間。在GSM系統中，SS7還被用作基站控制中心（BSC）和移動交換中心（MSC）之間的信令。

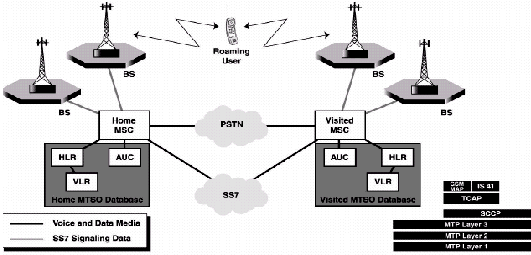

如圖10所示，每個系統管理它自己的HLR（歸屬位置登記器）和VLR（拜訪位置登記器）數據庫。一個用戶的全部資料由其歸屬系統的單個HLR管理，外來拜訪的用戶資料由系統的VLR管理。當一個用戶旅行到達另外一個服務區并想發出一個呼叫時，被訪系統先會作一個確認登記（當移動單元第一次開機），確認該用戶為異地拜訪用戶，并用SS7和該用戶的歸屬系統進行對話，在它的VLR為這個拜訪移動單元作臨時登記。同時，歸屬系統修改它的HLR對應這個用戶的資料，使得呼叫這個用戶時把呼叫轉移到該被訪系統。

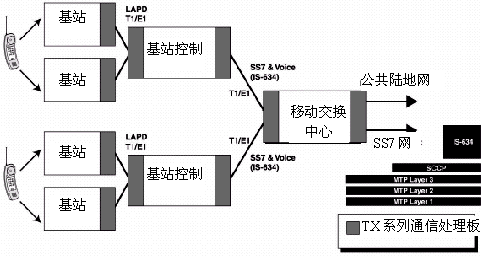

還有別的SS7在無線基礎設施應用的重要例子，如圖11所示，說明了在BSC和MSC間用T1／E1傳遞的SS7 是如何支持IS－634的，IS－634是MSC到共用800M無線通信基站的接口協議。
4．業務控制點／VLR／HLR應用
業務控制點是決定呼叫如何處理的智能網要素，它利用TCAP協議提供傳輸和必要的（低級）應用程序指示。對SCP的性能要求會隨著應用的不同有相當大的變化，有些SCP系統會有很大的規模，比如主運營商的800號轉換數據庫。有些會很小，并且使用在非常專業的應用，比如，在一個分布式無線網絡中象無線辦公環境（在一個建筑物內）那樣的VLR／HLR。但是，在每一種情況下，SCP都必須連接到SS7網絡，并且通過網絡提供數據庫和業務控制程序。對SCP的另一點重要要求是把業務編程或業務設計環境集中。

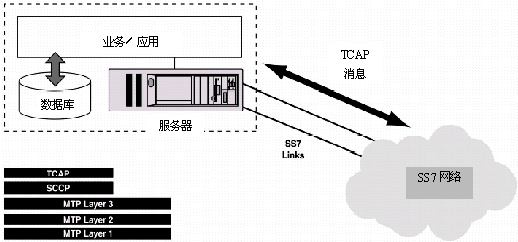

圖12畫出了一個SCP利用TCAP連接到智能網的概念模型。
5．本地號碼可攜帶（LNP）
這里說的LNP是指無線網的移動號碼可攜帶（MNP），LNP是利用ISUP和TCAP實現的用戶在變更業務（業務攜帶）、變更業務提供商（業務提供商攜帶）、甚至變更地理位置（位置攜帶）時仍然保留原有的電話號碼。號碼可攜帶正被各種通信規范體系所接納，象美國的FCC（聯邦通信委員會）。
LNP功能通常由TCAP請求實現，源發點交換系統檢測一個用戶所撥的號碼，若號碼登記了攜帶轉移，交換系統就初始化一個和LNP數據庫（SCP）的TCAP事務，來對號碼進行翻譯。一旦翻譯完成，呼叫就和普通正常呼叫一樣由ISUP控制完成。有一點區別就是：現在的ISUP消息中包含有表明被叫號碼已經被翻譯的標志信息，以免在后來的呼叫處理中出現再次翻譯的請求。
6．呼叫中心應用
SS7可以用來為大型呼叫中心提高效率、提供新功能、減少通信費用。呼叫中心的呼出通常都使用前置撥號器，只有把呼叫接通后才接回到座席，每個座席要管理幾條呼出線路以提高座席的利用率。在設計和實現這樣的系統時，關鍵問題是要判斷呼叫什么時候應答，因為傳統的電話系統中，沒有提供任何信令來指示應答和掛機。SS7信令能為呼叫中心提供應答和掛機指示，因此，使用SS7能為呼叫中心提高使用效率和降低運營費用。
在呼叫中心呼出應用中使用SS7的主要潛在好處包括：
·更快速的呼叫建立，能檢測應答和呼叫拆除。
·提供更多與呼叫有關的信息。
·由于提高了中繼的利用率，等于減少了中繼的使用數目，從而節省了通信費用。
·便于開發新業務。
SS7能通過提供智能路由尋找和快速ANI（自動號碼認證）功能為大型呼入呼叫中心提高效率。SS7也能為大型呼入呼叫中心／IVR應用減少通信費用，這種應用的呼入是通過分布式的IVR系統分發到呼叫中心的。在這種應用中，位于遠端的IVR只有當呼叫中心有空閑的座席接電話時才會把電話接進來，而不是所有呼叫一進來就馬上接入呼叫中心，這樣會由于呼叫在排隊而產生額外的長途電話費用。
和其它應用一樣，系統設計人員在決定是否增加一個呼叫中心的SS7容量時，既要考慮到增加SS7容量可以提高效率和降低每個呼叫中心所需的費用，從而節省了總的運營成本，以要考慮到增加SS7鏈路也是要付出不少的費用的。
7．SS7交換機和網關
開放的、基于板卡的SS7解決方案，比如NMS公司的SS7系列產品，能夠提供高性能、低價格的方案，是方案提供商開發集中器和網關等復雜系統的理想平臺。典型的應用有：SS7微型STP，SS7／MF轉換器和SS7／IP網關。
■ SS7微型STP

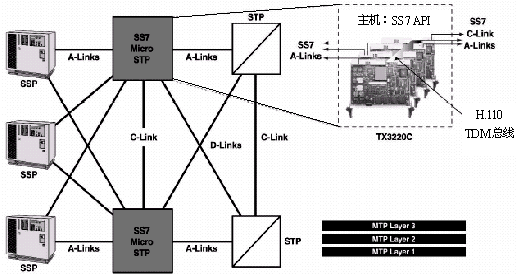

圖13所示，是一個微型STP，它把一組SS7 A型鏈路上的信令流集合到了一對SS7 A型鏈路上。這一應用的目的是要減少連接到運營商SS7網絡的鏈路數量。增加連接到公共運營商SS7網絡的鏈路相對比較昂貴，有時甚至是不允許的。這種方案對只有較小SS7流量的小型交換點特別實用。
微型STP連接多條從SSP來的鏈路，并把它們集中到一個連接STP的鏈路集之中，這一鏈路集有兩條鏈路。微型STP到每個SSP也有兩條鏈路組成的一個鏈路集。微型STP由完全相同配置的一對構成，以實現高可用性和高可靠性，兩個STP之間用交叉鏈路（C鏈路）相連接。另外，微型STP上的每個端口可以設置一個唯一的信令點編碼，以便移除SS7鏈路時不影響端點SSP。
微型STP 可以明顯節省運行小型中心局交換機的電話公司系統的費用。例如，利用NMS SS7產品實現的微型STP每端口的價格僅是普通STP每端口價格的一小部分。
■ SS7／MF網關

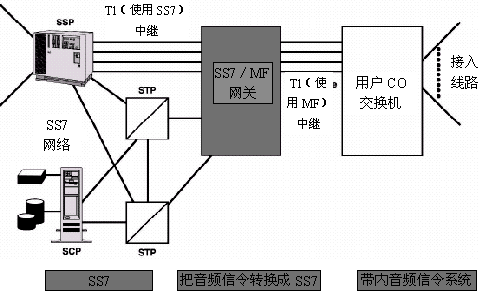

如圖14所示，SS7／MF網關可以實現SS7信令到MF（多頻）信令的轉換，使現有MF信令交換機無須升級就能擁有SS7信令能力。混合了SS7和基于音頻信令的呼叫建立環境能為各種運營商經濟實用的SS7網絡接入方案，采用這一方案的有蜂窩電話運營商、本地電話運營商、長途電話運營商和其它一些仍使用舊式交換機的電話運營商。
SS7／MF網關的應用包括：
·提供增強業務；
·延長現有交換設備的使用壽命，保護現有投資。（通常是沿用前端舊交換機以避免
龐大的升級費用）；
·通過使用SS7信令增強系統性能，提高設備利用率；
·提供網絡管理功能。
