破解傳統語音網

汪澍 2003/03/31

　　傳統電話網路通常稱作公共電話交換網（PSTN: Public Switch Telephone Network）。傳統電話網絡從最原始的依靠接線員的人工交換網絡到今天的數字程控電話網絡已經發展了一百多年了。傳統電話網絡的基本原理就是采用某種連接技術在兩部電話之間建立一條可傳輸話音的電路。隨著數字通信技術的發展，電話網發展到今天內部結構已經數字化了�，F(xiàn)代數字電話交換網絡就是基于TDM（時分復用）技術通過呼叫控制信令在兩個電話機之間建立一條獨享的電路。

　　為達到擴展性和可靠性，現代電話網絡有嚴格的層次化結構：通常稱為用戶端局和匯接局。用戶端局通常配置用戶交換機，主要連接家庭用戶和企業用戶，并上連到匯接局。用戶接入的方式通常采用模擬雙絞線；部分大客戶也有采用數字鏈路接入，通常是n×E1鏈路。匯接局是匯聚用戶局的連接，并與其他匯接局連接，連接鏈路通常是n×E1或STM1。

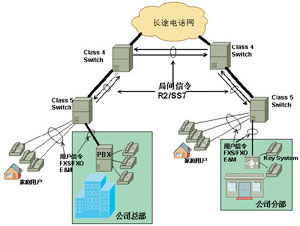

　　從傳統上講，一個企業的電話網絡由一個個孤立的電話系統。如下圖所示。企業總部同下面分公司的電話通過電話服務商來提供。企業要付昂貴的電話費，并且企業能否有一些特殊的電話需求很大程度受服務商的限制。

　　為突破這種限制，企業完全可以組建自己的電話網絡系統。首先我們要了解現有的電話系統。同計算機網絡一樣，電話網絡也有自己的網絡通信描述名詞。為了更好地理解電話網絡，首先介紹傳統電話網絡的一些信令。

　　基于層次化結構，電話的呼叫控制信令可分為局間信令和用戶信令。

局間信令

　　局間傳輸通常在數字中繼鏈路上進行，有時也把局間信令稱數字中繼信令。目前最通用的信令為R2和SS7；國內通常稱為１號信令和７號信令。

R2信令

　　R2信令為一種隨路信令（CAS: Channel Associated Signaling）。R2信令是一種基于E1數字網絡的國際標準信令，Timeslot 16被預留用來傳遞其話音通道的信令。但是R2信令并不統一，ITU-T的標準Q.400-Q.490定義了R2信令標準，但不同的國家和地區都有自己的實現方式。

SS7信令

　　SS7信令為一種共路信令（CCS: Common Channel Signaling）。SS7信令是將呼叫控制信息和其他業務信息通過一張獨立的信令網絡傳輸。它比R2信令更高效，更可靠。SS7信令的標準化程度要比R2信令好，但依然存在標準兼容問題。如國內的SS7 稱為中國7號信令。

用戶端信令

　　電話用戶通常采用兩芯雙絞線連接到用戶交換機。所以用戶端信令為面向用戶的模擬接口信令，通常也稱為模擬接口信令。電話機不同于計算系統，它幾乎沒有什么智能，只能通過簡單的模擬信號來溝通。下面介紹模擬話音的信令。

　　模擬話音的信令有三種，F(xiàn)XS、FXO和E&M。

FXS（Foreign Exchange Station）

　　可以理解為計算機通信中的DCE（數據通信設備）接口。通常為電話交換機的用戶端口，用來連接具有FXO端口的端設備，如電話機或集團電話。

FXO（Foreign Exchange Office）

　　可以理解為計算機通信中的DTE（數據終端設備）接口。通常為端設備，連接具有FXS端口的電話交換機設備，如PBX或市話局。

　　FXS和FXO通過兩芯電纜構成環路的斷開和閉合與電流信號來完成電話的呼叫控制。

E&M（RecEive and TransMit）

　　E&M是一種模擬中繼信令，主要用于PBX到PBX和PBX到市話局的互連。與FXS/FXO不同，E&M端口之間直接互連，將兩臺PBX連在一起，通常我們也稱為捆綁中繼接口（Tie Trunk）。

　　E&M信令采用４對電纜（８芯）通信。E&M信令有５種類型：TYPE1、TYPE2、 TYPE3、TYPE4和TYPE5，每一種類型有自己的通信方式。

　　當了解現有的電話網絡的連接信令后，企業可以自主的采用多種技術組建自己的電話網，只需要在與市話提供商互連時準備相應的接口。
