D/41JCT-LS是一種四端口的模擬融合通信板卡，用來開發全球企業應用程序，如統一消息、IVR和聯系中心等。
VFX/41JCT-LS板卡在單個PCI插槽內支持語音、增強傳真和軟件語音識別處理功能，提供四個模擬電話接口電路直接連接到模擬環路線上。
VFX/41JCT-LS板卡是開發者創建全球市場應用的企業統一消息應用和交互式語音/傳真響應（IVR）應用的理想選擇產品。它提供四個電話線接口電路直接連接到模擬環路線上。它的雙處理器結構包括一個數字信號處理器（DSP）和一個通用目的微處理器，用于處理所有的電話信令，并且執行DTMF（按鍵音）和音頻/語音以及傳真的信號處理任務。
作為Dialogic Dialogic PCI產品家族的一部分，VFX/41JCT-LS板卡遵循H.100CT總線標準，這種開放的結構使開發者可以使用多個廠商的產品來創建融合通信應用。因?yàn)樵趩蝹�(gè)PC機箱中可以安裝多個D/41JCT-LS板卡，所以可以將系統擴展到最多32個端口。
可下載的Spring Ware固件算法，由板內DSP執行，可以提供可變的24Kb/s到32Kb/s的ADPCM編碼方式和48Kb/s到64Kb/s的A率或u率PCM編碼方式，采樣速率和編碼方法可以分通道選擇。應用程序根據需要可以動態地改變采樣速率和編碼方式，以達到最優的數據存儲和語音質量。其他的編碼算法（象GSM和G..726）可以在支持VPIM標準的應用中使用。
Spring Ware固件同時也能夠在多種電話線路的情況下提供可靠的DTMF檢測、DTMF切入和talk off/play
off刪除功能。
全球撥號脈沖檢測（global DPD）算法，作為D/41JCT-LS板卡的軟件選配件，使板卡可以在按鍵電話業務有限的國家使用，Global
DPD產品可以基于不同的國家進行優化，從而提供高級的撥號脈沖檢測。
在一個半尺寸板卡上集成了這些先進的功能，VFX/41JCT-LS板卡可以作為創建客戶端或小型服務器系統的理想產品，板卡提供強大的DSP電源和內存能力，可以通過軟件技術滿足當前的性能需要，也可以用于未來的應用程序擴展。
VFX/41JCT-LS板卡具有一套豐富的基于板內DSP的傳真功能，這種功能使開發者可以向他們的應用中添加傳真功能。
Dialogic語音和傳真產品提供了一套先進的功能，包括最新的DSP技術和信號處理算法，可以用來創建任何融合通信系統的核心。使用工業標準的PCI總線擴展卡，用戶可以方便且經濟地使用Dialogic
語音產品創建用戶所需的系統，具有優良的性能。
■ 傳真功能
支持API選擇的MH、MR或MMR圖像壓縮用來發送和接收。
MMR圖像編碼選項可用；如果進行了選擇，在發送和接收傳真操作中應該使用ECM（ITU-T T.6）來檢測、更換和報告缺陷掃描線。
支持使用TIFF/F文件格式來發送和接收傳真
支持通過一個基于主機的ASCII到TIFF/FF傳真轉換庫函數發送7比特ASCII文本文件。
支持縮放文檔到三種不同的寬度
■ 應 用
VFX/41JCT-LS板卡同時也支持可選的Global DPD軟件，Global DPD軟件即使在最困難的電話環境中都可以識別撥號脈沖。
進行語音錄制的時候， DSP可以使用24Kb/s到64Kb/s的速率進行錄音，速率由應用程序根據所要求的語音質量和存儲效率來選擇。速率可以分通道選擇，而且每次播放和錄音函數初始化時都可以改變。DSP處理的語音由控制處理器發送到主機進行磁盤存儲。當重新播放一個存儲的文件時，處理器從主機中檢索語音信息并傳送給DSP，該DSP將文件轉換為數字化的語音，DSP將數字化的語音和相應的信令響應發送到編解碼器轉換為模擬格式，再傳送到電話網。
信令數據（摘機/掛機、振鈴、呼叫方ID等等）傳送到板內控制處理器，并且通過雙端口共享RAM和主機PCI總線發送到應用程序。

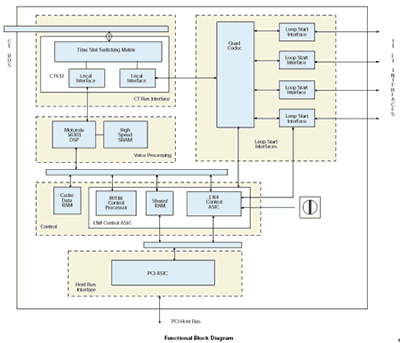

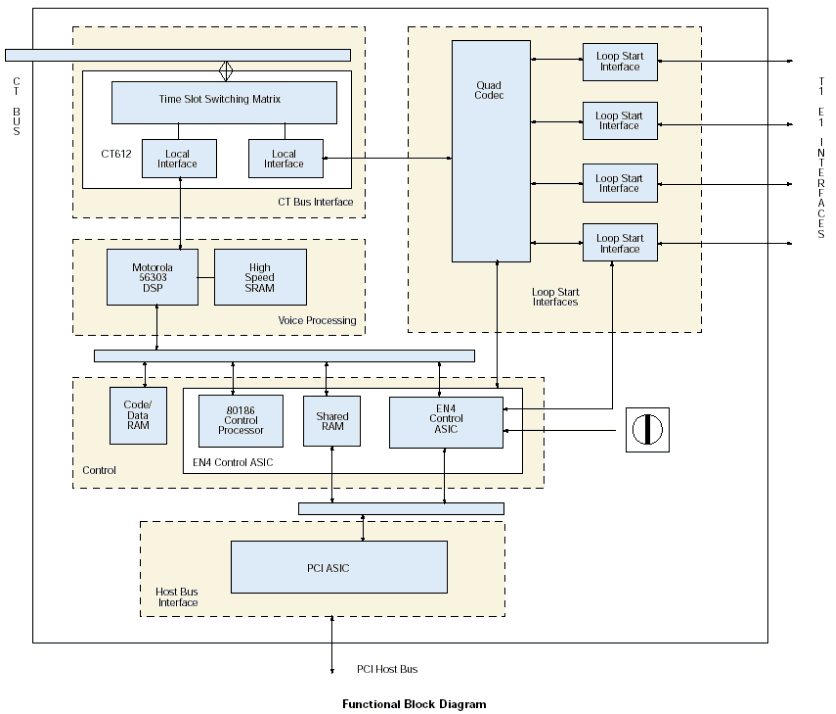

使用VFX/41JCT-LS板卡和CT總線時，來自網絡板卡或其他資源的數字語音和資源通過H.100接頭和CT總線接口進入板卡。由一個CT612芯片管理這些信號，并且作為通道協調器和矩陣交換機來緩存來自總線的高速信號數據，直到每個通道的數據發送到DSP。
CT612芯片在高速CT總線通道上傳送多路低速數據流。系統初始化后，下載固件的同時設置總線。該芯片具有矩陣交換能力，在板內控制處理器的控制下，CT612芯片可以將任何正在處理的呼叫連接到四條模擬線路中的任何一條上，或者連接到4096CT總線時隙的任何時隙上。這就允許應用程序根據需要將呼叫交換到其他資源上，如傳真、語音識別等資源。或者重新路由呼叫。
板內控制處理器通過本地總線控制VFX/41JCT-LS板卡的所有操作，并且解釋執行來自主機的命令。處理器處理實時事件，管理流向主機的數據流，從而提供更高的系統響應速度，減少主機處理要求，將DTMF和電話信令傳遞給應用程序之前處理它們，以及釋放DSP進行信號處理。
處理器與主機之間的通信通過共享RAM完成，共享RAM作為輸入/輸出緩沖器，可以提高磁盤文件傳輸效率。這種RAM通過PCI總線同主機連接。為了滿足實時系統的要求，所有的操作都是中斷驅動的。系統初始化時，Spring
Ware固件從主機下載到板內代碼/數據RAM和DSP RAM來控制板卡的所有操作。并且使板卡具有智能性，易于功能完善和升級。
D/41JCT-LS板卡上的旋轉開關設置為0，D/41JCT-LS允許即插即用。板卡的設置完全由軟件完成。同樣，也可以將旋轉開關設置為其他值來手動安裝板卡，這樣易于敷設電纜，也易于同Dialogic
Dialogic 板卡定位技術（BLT）兼容。
| 技術規格 |
|
| |
端口數目 |
4 |
| |
系統中最多板卡數目 |
8 |
| |
模擬網絡接口 |
板內環路啟動接口電路 |
| |
資源共享總線 |
CT總線、與總線適配器兼容的SC總線 |
| |
控制處理器 |
80C186，34.8MHz |
| |
數字信號處理器 |
Motorola DSP56303，100MHz，128×24專用SRAM |
| |
|
|
| 主機接口 |
|
| |
總線兼容性 |
PCI兼容（遵循PCISIG總線規范,Rev.2.1） |
| |
總線速度 |
最大33MHz |
| |
總線模式 |
只工作在目標模式下 |
| |
共享內存 |
32 KB頁 |
| |
I/O端口 |
無 |
| |
|
|
| 電話接口 |
|
| |
中繼類型 |
環路啟動（Loop start）； |
| |
環路電流范圍 |
20~120mA |
| |
阻抗 |
額定值位600歐姆 |
| |
振鈴檢測 |
最小15Vrm，13~68.0Hz（由參數設定） |
| |
回聲損耗 |
可由軟件參數設定 |
| |
串話耦合 |
1KHz通道間小于-70dB |
| |
接收信噪比 |
70dB，參考-15dBm |
| |
頻率響應 |
200Hz~3400Hz±3dB（發送和接收） |
| |
連接器 |
4個RJ-11類型接頭 |
| |
|
|
| 環境要求 |
|
| |
+5V直流 |
最大750mA |
| |
+12V直流 |
最大200mA |
| |
-12V直流 |
最大100mA |
| |
工作溫度 |
0℃~+50 ℃ |
| |
存儲溫度 |
-20℃~+70℃ |
| |
濕度 |
8~80%，非冷凝 |
| |
Form factor |
通用插槽（5V或3.3V）長PCI卡
12.3英寸長（不包括板卡邊緣擋板）或者13.3英寸長（包括板卡邊緣擋板）。
0.79英寸寬（整個封裝）
3.87英寸高（不包括邊緣連接器） |
| |
|
|
| 安全與EMI認證 |
|
| |
美國 |
FCC Part 15 class A
FCC Part 68 EBZUSA-75385-VM-T
UL：E96804 UL1950 |
| |
加拿大 |
DOC：885-5542A
對于特定的國家，參見Dialogic網站上的Dialogic通信系統產品全球產品批準列表或咨詢當?shù)谼ialogic銷售代表。 |
| |
估計MTBF |
274000小時，Bellcore方法測試 |
| |
保證書 |
Dialogic電信產品保證信息 |
| |
| |
|
|
| Spring Ware 固件技術規范 |
| 傳真 |
|
| |
傳真兼容性 |
遵循ITU-T G3（T.4、T.30）
遵循ETSI NET/30 |
| |
數據速率 |
發送14.400b/s(v.17)
接收9600b/ss |
| |
可變速率選擇 |
自動逐級下降，12,000b/s，9600b/s，7200b/s, 4800b/s，更低 |
| |
發送數據模式 |
API選擇的改進的Huffman（MH）
改進的Read（MR）
帶有ECM的MMR |
| |
接收數據模式 |
MH，MR，帶有ECM的MMR |
| |
文件數據格式 |
發送/接收MH和MR使用標記圖象文件格式(TIFF/F) |
| |
ASCII到傳真轉換 |
由主機執行而不是由固件執行，支持多種字體和語言字符設置，包括所有的Windows字體。 |
| |
糾錯 |
檢測、報告并且修復錯誤行 |
| |
圖像寬度 |
1728象素
2048象素
2432象素 |
| |
圖像縮放比例 |
隨頁面尺寸自動調節縱橫比 |
| |
輪流檢測模式 |
正常
反向 |
| |
圖像分辨率 |
正常（203象素/英寸×98行/英寸）
精細（203象素/英寸×196行/英寸） |
| |
最小化填充 |
填充比特的自動插入和去除 |
| |
|
|
| 語音信號 |
|
| |
接收范圍 |
額定值 -50dBm~－13dBm，對于平均的語音信號可由參數設定 |
| |
自動增益控制 |
應用程序可以允許/禁止，超過-18dBm將導致全程錄音，可由參數設定。 |
| |
靜音檢測 |
額定值-38dBm，可由軟件調節 |
| |
發送電平（加權平均） |
額定值 －9dBm，可由參數設定 |
| |
發送音量控制 |
調節范圍為40dB，應用程序可定義的增量與合理限制 |
| |
|
|
| 頻率響應 |
|
| |
24Kb/s |
300Hz到2600Hz±3dB |
| |
32Kb/s |
300Hz到3400Hz±3dB |
| |
48Kb/s |
300Hz到2600Hz±3dB |
| |
64Kb/s |
300Hz到3400Hz±3dB |
| |
|
|
| 語音數字化 |
|
| |
13Kb/s |
GSM，8kHz采樣 |
| |
24Kb/s |
OKI ADPCM，6kHz采樣 |
| |
32Kb/s |
OKI ADPCM，8kHz采樣 |
| |
32Kb/s |
G.726，8kHz采樣 |
| |
48Kb/s |
u率PCM，6kHz采樣 |
| |
64Kb/s |
u率PCM，6kHz采樣 |
| |
數字化選擇 |
可在函數call-by-call基礎上由應用程序選擇 |
| |
回放速度控制 |
間距控制
對于24Kb/s和32Kb/s數據速率可用
調節范圍：±50%
可以通過應用程序調節或者通過可編程DTMF控制 |
| |
|
|
| DTMF信號音檢測 |
|
| |
DTMF 數字鍵 |
0~9、*、#、A、B、C、D，Bellcore LSSGR Sec6 |
| |
動態范圍 |
-45dBm0~-3dBm，可由參數設定 |
| |
最小信號音持續時間 |
40ms，可以根據軟件設置增大 |
| |
數字鍵間隔 |
檢測相似數字，40ms數字間延遲，檢測不同數字，0ms延遲 |
| |
允許失真 |
10dB |
| |
信噪比 |
10dB（參照最低幅度信號音） |
| |
噪聲容限 |
符合Bellcore LSSGR Sec6和EIA 464關于高斯噪聲、脈沖噪聲和電源線噪聲的要求 |
| |
切入 |
沒信號音檢測到-36dBm，負載阻抗600歐姆。 |
| |
Talk off |
監視Bellcore TR-TSY-000763標準語音磁帶時檢測少于20個數字，（LSSGR要求檢測少于470個數字），監視MITEL語音磁帶時檢測0個數字。 |
| |
|
|
| 全程信號音檢測 |
|
| |
信號音類型 |
可編程設置為單音或雙音 |
| |
最大信號音數量 |
與應用程序有關 |
| |
頻率范圍 |
可編程設置為300Hz~3500Hz |
| |
最大頻率偏移 |
以5Hz為增量，可編程 |
| |
頻率分辨率 |
±5Hz，雙頻音在信噪比為20dB的情況下，限制在62.5Hz內。 |
| |
同步 |
可編程步調均衡器，10ms增量。 |
| |
動態范圍 |
(T-1)可編程改變，缺省為-36dBm~-0dBm（單音），-3dBm（雙音）
(E-1)可編程改變，對于每一信號音缺省為-39~+0dBm。全程信號音產生 |
| |
信號音類型 |
產生單音或雙音信號 |
| |
頻率范圍 |
在200Hz~4000Hz內可編程 |
| |
頻率分辨率 |
1Hz |
| |
持續時間 |
以10ms為增量 |
| |
幅度 |
每一信號音額定值為-43dBm~-3dBm ，可編程設置 |
| |
|
|
| 多頻信令 |
|
| |
MF 位 |
0~9，KP，ST，ST1，ST2，ST3，per Bellcore LSSGR
Sec6，TR-NWT-000506和CCITT Q.321 |
| |
發送電平 |
遵循Bellcore LSSGR Sec 6，TR-NWT-000506 |
| |
信令機制 |
遵循Bellcore LSSGR Sec 6，TR-NWT-000506 |
| |
檢測動態范圍 |
每一信號音為-25dBm~+3dBm |
| |
允許的失真 |
6dB |
| |
允許的頻率變化 |
小于±1Hz |
| |
|
|
| 呼叫處理分析 |
|
| |
忙音檢測 |
缺省設置從在97個國家使用的76個獨特的忙/阻塞音中檢測出74個，CCITT Rec.
E.，Suppl.#2中有詳細說明，缺省情況下同時使用頻率和步調檢測，在特定的環境下，應用程序可以只選擇頻率檢測，以提高檢測速度。 |
| |
回鈴音檢測 |
缺省設置從96個國家使用的87個獨特的回鈴音中檢測出83個，CCITT Rec.
E.，Suppl.#2中有詳細說明，同時使用頻率和步調檢測。 |
| |
人工應答檢測準確率 |
在北美基于真實呼叫數據庫的測試大于98%，其他地區可能變化 |
| |
人工應答檢測速度 |
0.1ms |
| |
留言機檢測準確率 |
根據應用和環境不同在80%~90%之間 |
| |
傳真/modem檢測 |
預編程的 |
| |
截聽檢測 |
檢測北美三全音（tri-tone）全部序列，其他SIT信號音可編程 |
| |
撥號前檢測撥號音 |
應用程序允許/禁止
最多支持三種不同的用戶定義撥號音
可編程撥號音 |
| |
|
|
| 音頻撥號 |
|
| |
DTMF數字鍵 |
0~9，*，A，B，C，D， Bellcore LSSGR Sec6，TR-NWT-000506 |
| |
頻率偏移 |
小于±1Hz |
| |
速率 |
10digits/s，可由參數設定 |
| |
電平 |
額定值-4.0dBm，可由參數設定 |
| |
|
|
| 脈沖撥號 |
|
| |
10個數字 |
0~9 |
| |
脈沖速率 |
額定值為10脈沖/秒，
日本為20脈沖/秒，可由參數設定 |
| |
占空比 |
額定值60%，可由參數設定 |
| |
|
|
| 模擬顯示業務接口（ADSI） |
|
| |
FSK生成，Bellcore TR-NWT-NWT-000030
CAS信號音生成和DTMF檢測，Bellcore TR-NWT-001273 |
