Dialogic®

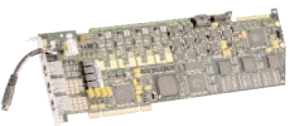

集成DI0408LSAR2 PCI板卡
單卡整體解決方案：四個模擬接口＋八個模擬座席＋資源
2005/07/11
特點及優點
高度集成
- PCI單卡上強大的DSP處理能力可以提供語音，傳真，會議，音頻和交換資源，單獨就足以作一個方案
- 有四個模擬接口做呼叫控制和音頻檢測，主叫號碼識別，電源失敗轉移，還可以訪問共享語音會議和傳真資源
- 八個模擬座席接口，做呼叫控制和音頻檢測，F(xiàn)SK信令，還可以訪問共享的語音會議和傳真資源
可擴展性
- 臺計算機中最多可以插八塊板卡，可以讓4外線8內線配置擴展到32外線64內線
靈活性
- 所有Dialogic Dialogic板卡都兼容的， 可以為任何應用提供靈活多樣的配置
資源和高級功能
- 語音放音和錄音 － 提供12個錄放音資源， 可以與外線和座席綁定，也可以獨立，用來做語音消息，自動語音應答和其它應用
- CSP － 支持4路可路由的CSP資源
- 會議 － 支持最多三個會議，最大九個同時的會議成員分布在一個或多個會議中
- 傳真 － 板卡上支持軟傳真收發
- 主叫號碼 － 所有外線支持接收和發送主叫名字和號碼，使用FSK可以擴展到所有的座席
- 掛機狀態FSK － 可以在掛機狀態給座席發送FSK數據， 可以支持類似主叫號碼或呼叫等待等
功能
- 消息等待 － 通過FSK信令，控制座席消息等待標志（message waiting indicator）
- 等待音樂 － 有一個輸入接口可以用來錄制等待音樂或語音提示
開發標準
- CTBus接口（H.100） － 可以與其他接口和資源板卡一起擴展系統大小和功能。 支持SCbus模式，與老的Dialogic產品兼容。
- 座席設備 － 使用價格不高的2500型電話，模擬電話，CLASS功能電話（包括消息等待燈和主叫號碼的支持）
- GlobalCall － 通過GlobalCall提供統一的呼叫控制訪問，減少開發時間，系統可全球部署
可靠性
- 非阻塞 － 所有外線內線都由一對一的撥號音，DTMF和交換資源
- 故障補償 － 如果遇到服務器斷電或者不可用， 板卡可以直接連接前四個內線和外線，還提供基本的服務可用性
- 電源和鈴流 － 提供單獨的電源，鈴流支持，符合REN標準
- 服務和支持 － Dialogic支持， 是融合通信平臺方案的領導者
應用
基于服務器的PBX
- 在windows NT和windows 2000平臺上， 可以集成統和通信交換平臺，包括語音，會議，VOIP，語音識別和傳真等功能。
客戶呼叫中心
- 內呼外呼的呼叫中心
- 自動呼叫分配（ACD）

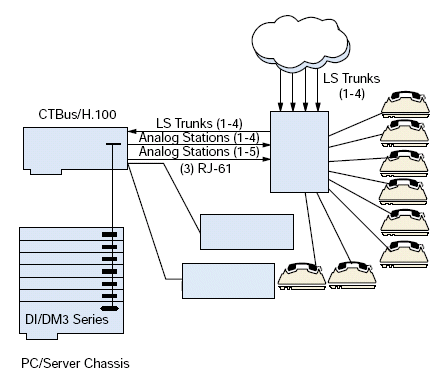

配置圖
Dialogic Dialogic 集成產品是融合通信平臺的建筑模塊。 DI0408LSAR2板卡是被設計用在中小型基于服務器的PBX和呼叫中心系統中的，有外線內線豐富的接口資源的板卡。
這個PCI全長卡可以自身作為一個方案或者與其它硬件通過CTbus接口互聯。 DI0408LSAR2板卡是第二代板卡，它把過去的母板加子板改進為一個單獨的母板，這可以增加資源的可用性和選項。
它支持許多國際的認證。
Dialogic Dialogic DM3的融合資源架構提供獨立，高性能，基于固件的網絡協議和媒體處理資源，可以在兼容的硬件平臺上操作并集成。
技術規范**
端口數 12
系統最大板卡數 8
模擬網絡接口 4
模擬座席 8
錄放音資源 12 個固定資源或者8個可共享具有對話錄音功能的資源
會議資源 9
傳真 2 (V.17 軟傳真)
CLASS 信令 FSK
資源共享總線 CT Bus (H.100 兼容)
控制處理器 ARM7 TDMI
DSP 三個 Motorola* 56311 DSPs @ 150 MHz, 每個最小 150
MIPS
總線 PCI 全長卡
主機接口
總線兼容 與通用PCI兼容. 兼容PCI規范2.2。
總線速度 33 MHz .
總線模式 32位到16位轉換在目標模式
共享內存 128頁
操作系統 Windows NT / Windows 2000 / Windows XP
電源需求 (來自PCI插槽)
+5 VDC 1.2 A max.
+12 VDC 10 mA max.
–12 VDC 10 mA max.
外線接口
外線類型 模擬（EIA/TIA 464B）
環流范圍 20 mA to 120 mA
鈴音檢測 40 Vrms 到 130 Vrms; 15.3 Hz 到 68 Hz
REN 0.6B
電池反向檢測 是
回聲返回損失 最小–24 dB
連接頭 RJ-61 (四個外線接口)
Station Interface
信令類型 環路啟動(Loop start)
環流范圍 25 ± 5 mA
開放環路電壓 20.5 ± 1 VDC
外部電源供應 每個板卡需要一個
振鈴頻率 20 Hz
振鈴強度 40 Vrms @ 20 Hz 最小到 4 REN
2線返回損耗 25 dB
最大環路長度 3500 英尺使用 24 AWG
連接頭 連個RJ-61
語音輸入接口
輸入阻抗 1000 Ohms, AC連接的
最大輸入等級 600 mVpp
連接頭 1/8英寸電話插孔
傳真功能
傳真資源 2
傳真兼容 V.17
傳真速度 14.4 Kbps
自動降速 12kb/s, 9.6kb/s, 7.2kb/s, 4.8kb/s
傳送接收數據模式壓縮 MH， MR， MMR， EMC功能都是可選的
二進制文件傳輸 支持
寬度 A4, A3, B4
解析度 標準 (203線／英寸 X 98線／英寸，203線／2.5cm X 98線／2.5cm)
很好(203線／英寸 X 196線／英寸，203線／2.5cm X 196線／2.5cm)
會議
會議資源 9
會議大小 2 到 9 會議方
最大會議數 最大 3
功能 自動增益,動態創建/刪除, 動態添加／刪除, 回聲消除, 教練/學生模式, DTMF音 量控制, 音頻監控,
活躍講話方判認.
環境
操作溫度 0o C 到 +50o C
儲存溫度 –20o C 到 +70o C
濕度 8% 到 80% 非凝結
最大操作溫度下散熱條件
50° C 每塊卡0.6 CFM
40° C 每塊卡0.4 CFM
30° C 每塊卡0.3 CFM
安全, EMI 和電信認證
| 美國 |
安全: UL 標準 1950 第三版
EMI: U.S. CFR 47(FCC) 第15部分, 子部分 B, Class A 設備
電信: FCC 第68部分 |
| 加拿大 |
安全: CSA Std C22.2 No. 950 1995
EMI: CSA Std C108.8 Class A limits
電信: CS-03 |
| 歐洲 |
安全: EN60950 (1992) Second edition with Amdts No. 1-4,
11
EMI: EN 55 022, CISPR 22 – Class B Limits, EN55024 (immunity)
|
| 澳大利亞 |
安全: Austel TS-001, AS 3260 with amendments 1, 2, 3,
4
EMI: AS 3548
電信: TS-004 |
| 國際 |
安全: IEC60950 (1991) 3rd edition with Amdts. 1-4
EMI: CISPR 22 - Class A limits, CISPR 24 (immunity) |
| 日本 |
EMI: VCCI Class A |
| 認證 |
Dialogic電信產品認證信息在 http://www.dialogic.com |
MSI 電源模塊
MSI 電源模塊產生-24到-70伏特電壓來驅動集成座席接口卡. 每個板卡需要一個電源模塊. 電源模塊連接到一個預先做好的在板卡上的電源電纜.
通過DI0408LSAR2 上接口連接到板卡的電源模塊 (市場名稱： MSISCGBLPWRMOD)
連接頭
輸入連接頭 標準北美 AC 輸入
輸出連接頭 6針母DIN
內部電路 用戶不可換
電源需求
輸入電壓 90 到 265 VAC, 47 到 63 Hz
輸出電壓 –24 VDC: 1.0 A
–70 VDC: 300 mA
輸出波紋 100 mV (峰值到峰值)
校正百分比 ± 2.5% 在–24 V
± 7.5% 在 –70 V
操作溫度 0o C to +50o C
大小 6.5 英寸長, 3.75 英寸寬, 2.17 英寸高
保證 http://www.dialogic.com
安全認證
UL: 1950 3rd edition File No: E148586
TUV: EN60950 File No: B970624072005
CE: CUL (CSA 950) File No: E160908
DENAN: PS-E MEL 080801-NC 4339
電環接口適配器和電纜
DI0408外接設備包括三個RJ－61的電纜，一個RJ－11的接線盒。RJ61電纜通過板卡連接把外線和內線連接到RJ－11接線盒。
RJ-11接線盒把RJ-61分離開為模塊化的RJ-11的接口，有4個外線和8個單獨的模擬座席接口。
RJ-61的三頭線包含三個RJ-61電纜和每頭四相RJ-11分離器。這可以區分外線和座席。
| 附件 |
市場名稱 |
描述 |
| DI0408接線盒 |
DI0408BOBKI |
12個RJ-11接口，包含3個RJ-61電源 |
RJ-61三頭線 |
DI0408BOBKIT |
RJ-61電纜，RJ-11分離器（4頭） |
系統硬件需求
- 帶有Dialogic Pentium處理器的PC 或服務器, 有全長的PCIU插槽, 兼容32位, 33
MHz, 和5 V/3.3 V 信令.
- Windows NT 和 Windows 2000 操作系統所需的額外系統硬件支持
- 應用程序所需的額外系統硬件.
如需更多信息, 請訪問 http://www.Dialogic.com
|
