DM/F240-PCIU 和 DM/F300-PCIU 傳真板卡



　　高密度高容量的DM/F240-PCIU和DM/F300-PCIU傳真資源卡, 在一個通用PCI插槽上, 支持24或者30個功能豐富的傳真資源. 這些板卡可以使開發者很輕松地向現有計算機電話和媒體服務器應用中添加傳真功能.

高密度傳真資源卡

　　DM/F240-PCIU和DM/F300-PCIU給需要大量傳真的應用提供了健壯處理能力和靈活性. 一張卡上可以有24或者30端口功能豐富的傳真資源.每臺機箱所需板卡更少, 最終機箱可以更小更少. 低成本使更多的最終用戶可以應用計算機電話應用. 一個機箱里最多可以有八塊DMF系列傳真卡(最大196或240路傳真)


■ 功能概述

  • 高密度 - DM/F240-PCIU 和 DM/F300-PCIU 在單板上提供24或30個發送接收傳真的智能通道, 提供高密度和集成的網絡接口可以減少系統的板卡數和成本.
  • 傳輸時間短 - 14.4 KB/s 快速的傳真?zhèn)鬏? 所有通道上同時可以發送或接收, 減少傳送時間節省電話費.
  • 全球兼容性 - 兼容T.30協議和變種, 與全球傳真設備高度兼容.支持 T-1 和 E-1 ISDN協議和 T-1 和 E-1 CAS 協議, 可為全球不同市場提供方案.
  • 快速的發送量 - 板卡上輕松支持 MH, MR, 和 MMR 壓縮, 有更快的發送量. 有戶每分鐘可以發送更多頁, 也減少了花在電話上的時間.
  • 支持操作系統 - 這兩個高密度傳真板卡支持 Microsoft Windows NT, Windows 2000, Windows XP, 和 RedHat Linux 操作系統.
  • 可升級 - 基于DSP技術, 提供最大的靈活性和未來固件升級的可能.
  • 多種媒體輕松集成 - 支持R4 API, 開發者可以輕松集成傳真資源卡到多媒體應用中
  • 接口選擇 - 支持SCbus和H.100接口, 有多種網絡接口產品可選, 最大的靈活性
  • 總線選擇 - 有PCI和CompactPCI兩種選擇, 根據系統需求來配置
  • 支持彩色傳真 - 支持彩色傳真, 與最新多功能傳真設備兼容

　　DM/F240-PCIU 和 DM/F300-PCIU提供了豐富的傳真功能和先進的DSP技術, 支持工業標準的通用PCI和Ctbus技術. 與其它網絡接口和媒體處理板卡結合起來, DM/F240-PCIU 和 DM/F300-PCIU定位為提供面向傳真服務器和統一消息市場段的產品.

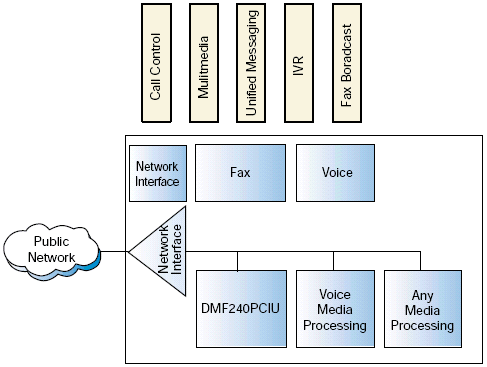

■ 配　置

　　使用DM/F240-PCIU 和 DM/F300-PCIU來給你的系統添加傳真功能. 來創建復雜的融合的通信系統中的傳真應用, 包括自動傳真請求(fax on-demand), 傳真廣播, 統一消息等服務.

　　DM/F240-PCIU 和 DM/F300-PCIU板卡與其它Ctbus板卡共享相同的硬件和固件架構, 提供最大的靈活性和可擴展性. 你可以給你的系統擴容或添加功能, 而不需要浪費過去的板卡,也不需要修改應用程序代碼. 只需要很小的修改, 應用程序就可以輕松支持從小到大的不同系統. DM/F240-PCIU 和 DM/F300-PCIU 板卡可以被裝在任何通用PCI的計算機中(PCI 總線或者PCI/ISA總線) 以及兼容的計算機中 (基于Dialogic? Pentium? 處理器的計算機). DM/F240-PCIU 和 DM/F300-PCIU 板卡提供創建從1個到8個中繼線路的系統. 最大支持的線路根據應用程序,磁盤I/O訪問量,主機CPU和電源的不同而不同.

　　DM/F240-PCIU 和 DM/F300-PCIU 板卡可以在一個機箱里面和其它Dialogic的PCIU產品共同工作. 前瞻性的設計把H.100接口加入板卡, 簡化了與下一代CTbus產品的連接. DM/F240-PCIU 和 DM/F300-PCIU 板卡也可以使用一個可選的CT Bus/SCbus 轉換器與現有的SCbus產品連接. 這個轉換器有SCbus和H.100的物理接口, 可以把DM/F240-PCIU 和 DM/F300-PCIU 與現有的SCbus產品連接起來.

■ 應　用

  • 傳真廣播 - 一個操作簡便的傳真廣播系統, 可發送大量的傳真消息, 例如新聞等, 節省通信的成本.
  • 統一消息 - 單個插槽支持高密度, 這兩塊傳真板卡很理想地為開放的模塊化的統一消息方案增加傳真功能.
  • 傳真服務器 - 使用這兩塊高密度傳真卡可以創建傳真服務器應用, 輕松地在通信架構中增加傳真功能.
  • 自動傳真請求 - 不需要接線員參與, 客戶可以自己打電話得到傳真信息. 這是節省一個公司的通信費用理想方法.

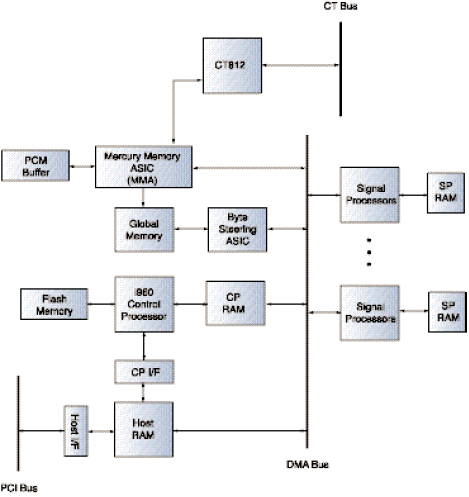

功能圖

■ 軟件支持

　　DM/F240-PCIU 和 DM/F300-PCIU 傳真板卡支持 Microsoft Windows NT 4.0, Windows 2000, Windows XP, 和 RedHat Linux 操作系統.
　　DMF240-PCIU 和 DMF300-PCIU 傳真板卡的傳真功能使用R4 API, 保證了清晰無縫的與已有程序的集成, 保護了開發者的代碼投入.

　　還有另外的選擇, 開發者可以選擇DM/F240-1T1-PCIU 和 DM/F300-1E1-PCIU, 它們有板卡上的網絡接口, 或者也可以選擇 CPi/2400-1T1-PCIU 和 CPi/3000-1E1-PCIU 傳真卡, 它們使用傳統的 GammaLink API.
　　傳真資源卡也有CompactPCI總線的產品, DM/F240-CPCI和DM/F300-CPCI.

■ 功能描述

　　DM/F240-PCIU 和 DM/F300-PCIU 板卡結合了24(T-1)或30(E-1)個14,400b/s(v.17)傳真資源, 它們執行類似一個表賺得傳真機的功能, 包括發送接收多個文件, 輪尋, 廣播, 反向輪尋.
　　DM/F240-PCIU 和 DM/F300-PCIU 板卡使用雙處理器的架構, 把DSP的信令處理能力和通用控制處理器的決策和數據移動功能結合在一起.
　　DM/F240-PCIU 和 DM/F300-PCIU 板卡通過CTBus提供數字信令處理和傳真資源.

■ 技術規范**

硬 件
  總線 通用 PCI (5 VDC 或者 3.3 VDC)
  大小 全長
  電話總線 CT Bus, H.100(傳真資源可完全共享)
  電源需求 +5 VDC/19 瓦
+12 VDC/N/A
-12 VDC N/A
+3.3 VDC/N/A
  散熱(每塊卡) 50°C 2.3 CFM
40°C 1.5 CFM
30°C 1.1 CFM
  操作溫度 0°C to +50°C
  儲存溫度 -20°C to +70°C
  濕度 非凝結8% to 80%
軟 件
  操作系統支持 RedHat Linux
Windows NT 4.0
Windows 2000
Windows XP
  API R4 (傳真)
傳真功能
  ITU T.30, T.4, T.6
V.17, V29, V27ter, V.21
  速度 14.4 Kbps, 可自動降速
發送和接收
同時在所有通道
  TIFF 單頁,多頁
  壓縮 MH (ITU T.4, 1D)
MR (ITU T.4 2D)
MMR (ITU T.6)
板卡上方便支持
  ASCII到TIFF轉換 板卡上方便支持
  頁頭 板卡上產生, 方便支持
  ECM 支持
  寬度 A4, A3, B4
  輪尋 簡單和逆向
  解析度 標準 (100 x 200 dpi)
很好 (200 x 200 dpi)
超級好 (200 x 400 dpi)
  JPEG/JBIG 彩色傳真和灰度傳真直接轉發功能
安全和EMC認證
  FCC 通過
  C-UL 通過
  UL 通過
  CE 通過

■ 硬件系統需求

　　SR 5.1.1 使用DM3需要200MHZ, 128M(2塊或更少板卡) 或者 512M(3塊或更多板卡)
　　Windows NT4.0, windows 2000, Windows XP, 或者RedHat Linux 操作系統.

　　希望了解更多信息, 請訪問網址 http://www.Dialogic.com/.
