修訂記錄

◇ 重要信息

　　手冊中的信息在精確度方面不提供保證。DataKinetics公司對使用Septel PCI和它的文檔造成的任何損失不承擔任何責任。
　　2001 DataKinetics 公司保留所有權力。如果沒有得到DataKinetics 公司的書面同意，本文檔的任何部分不得復制，不得存儲在可獲取系統或者以任何形式傳播。
　　Septel是DataKinetics 公司的一個商標。
　　其他名稱及品牌屬于其他產權。

◇ 目　錄

1． 介紹
　1.1 概述
　1.2 硬件概述
　1.3 系統要求
　1.4 相關文檔
2． 說明
　2.1 PCM接口
　2.2 PCM通路
　2.3 串行端口
　2.4 信令接口
　2.5 處理器系統
　2.6 物理特性
　2.7 環境
　2.8 電源要求
　2.9 可靠性
　2.10 規范調整
3． 硬件安裝
　3.1 注意事項
　3.2 拆包
　3.3 鑒定
　3.4 交換和鏈路設置
　3.5 軟件許可按鈕
　3.6安裝
4． 接口
　4.1用戶LED指示燈
　4.2 H.100 CT總線
　4.3 PCM端口
　4.4串行接口
附錄A：安全
　A.1信令卡的安裝
　A.2接頭分類
　A.3澳大利亞和新西蘭
　A.4美國和加拿大
　A.5 德國
附錄B：電磁兼容性
　B.1信令板卡的安裝
　B.2美國和加拿大

1． 介紹

　　1.1 概述

　　Septel PCI是一種用于通信環境的智能多路信令接口卡。包括支持多種信令系統的嵌入軟件包，包括整個DataKinetics的7號信令協議棧。
該卡最多支持4種基本速率的通信接口，每個都可以在運行時通過軟件配置成E1,T1或者J1接口。
　　該卡上的H.100 CT（Computer Telepony）總線接口和數字交換技術允許時隙在E1/T1/J1接口、H.100 CT總線和卡上的信令處理器之間進行交換。這樣業務（語音）信號就能夠被連接到其他的資源卡上，并且能夠使信令時隙在系統中自由的路由。
　　信令處理器可以處理多個基于HDLC的信令連接，包括最多4個7號信令鏈路。信令鏈路可以是外部PCM接口的一個時隙，也可以是CT總線上的一個時隙或者同步V.11（V.35兼容）的串行接口。信令鏈路的速率可以是64kbit/s，56 kbit/s和48 kbit/s。
　　運行時下載到該卡上的軟件可以實現信令協議，并且為主機上運行的用戶應用軟件提供一個基于消息的接口。軟件可以處理多中信令，包括如下幾個7號信令協議：MTP, ISUP, TUP, NUP, SCCP, TCAP, MAP, IS41和INAP。
　　Septel PCI卡的驅動軟件適用于多種操作系統，例如WindowsNT、 Windows2000、 Linux和Solaris。
　　本手冊詳細描述了Septel PCI卡及其物理特性、安裝規程和卡的接口。對于軟件操作的細節問題，用戶可以參考相應的程序員手冊。

　　1.2 硬件概述

　　Septel PCI卡是一個全長的PCI卡，接口為33Mhz 32bit的PCI接口。
　　Septel PCI卡具有H.100 CT 總線接口，能夠與其他兼容的H.100 CT 總線卡相連，例如語音處理卡，傳真卡或者其他的Septel PCI卡。
　　H.100 CT 總線可以支持4096信道（或者時隙）以及相關的時鐘和幀定位信號。Septel PCI卡能夠產生CT總線時鐘或者作為從設備進行工作。CT總線信道可以單獨使用或者集群使用以提供更高帶寬的數據通路。使用H.100 CT總線帶狀電纜在機箱內的板卡之間傳遞信號。

　　1.3 系統要求

　　安裝Septel PCI信令卡的主機必須符合以下的要求：
　　a）此計算機必須符合UL標準，有詳細的安裝指導來指導用戶安裝板卡附件。
　　b）此計算機必須支持Rev. 2.1 PCI。
　　c) 此計算機必須有一個空閑的33MHz 32 bit PCI擴展槽。

　　1.4 相關文檔

　　要進一步了解板卡的使用方法，請參考DataKinetics Septel cP/PCI 的7號信令程序員手冊。
　　要進一步了解H.100 總線的詳細信息，請參考ECTF H.100硬件規范：CT總線。可以從ECTF的網站http://www.ectf.org獲得此規范。
　　要進一步了解PCI總線的詳細信息，請參考PCI本地總線規范Rev. 2.1。此規范可以從PCIsig：http://www.pcisig.com得到。
　　要進一步了解DataKinetics產品和服務的詳細信息，請參考DataKinetics的網站http://www.datakinetics.co.uk。

2． 說明

　　2.1 PCM接口

　　端口： 　　　2 或者 4
　　數據速率： 　2048 kbit/s (E1) 或者 1544 kbit/s (T1/J1)，軟件可依端口而定
　　接頭： 　　　RJ45
　　脈沖波形： 　ITU-T G.703, AT&T TR62411
　　幀格式： 　　E1, E1-CRC4, D4, ESF
　　線路編碼： 　HDB3, AMI (ZCS), AMI, B8ZS

　　2.2 PCM通路

　　總線類型： 　H.100 CT 總線
　　時鐘速率： 　8192 kHz
　　連接器： 　　Edge connector
　　時鐘： 　　　主時鐘或者從時鐘

　　2.3 串行端口

　　接頭： 　　　兩端口之間共享的26針高密度D型陰性接頭
　　電氣特性： 　V.11 (V.35 兼容)
　　信號： 　　　收發時鐘，收發數據
　　數據速率： 　48kbit/s，56 kbit/s，64 kbit/s或者外接

　　2.4 信令接口

　　信令源： 　　PCM 接口, H.100 或者串行接口
　　數據速率： 　48kbit/s, 56 kbit/s, 64 kbit/s
　　時隙： 　　　完全可編程

　　2.5 處理器系統

　　處理器： 　　MPC860
　　時鐘速率： 　50MHz
　　RAM：　　　　32 M同步 DRAM
　　總線接口： 　33 MHz 32位PCI Rev. 2.1

　　2.6 物理特性

　　高度： 　　　106mm
　　長度： 　　　341mm
　　寬度： 　　　單一PCI卡插槽寬度
　　重量： 　　　190g

　　2.7 環境

　　工作溫度： 　0°C 到 +55°C
　　儲存溫度： 　-40°C 到 +70°C
　　濕度： 　　　0 到 95% 非冷凝狀態
　　海拔高度： 　0 到 3,500m

　　2.8 電源要求

　　+5V： 　　　典型值1.5A，最大值2A

　　2.9 可靠性

　　MTBF：　　　MIL-HDBK 217F標準下39,000小時，要求接地良好，溫度25度。

　　2.10 規范調整

　　安全：
　　　　　　　　EN 60950：2000
　　　　　　　　UL 60950 第三版
　　　　　　　　IEC 60950：1999
　　EMC：
　　　　　　　　ETSI EN 300 386：2000
　　　　　　　　EN 55022：1998
　　　　　　　　EN 55024：1998
　　　　　　　　EN 61000-3-2：1995
　　　　　　　　EN 61000-3-3：1995
　　　　　　　　FCC 15部分，B子部分，A類
　　　　　　　　AS/NZS 3548：1995

3． 硬件安裝

　　3.1 注意事項

　　在安裝之前請參考附錄A：安全和附錄B：電磁兼容性
　　Septel PCI板卡包含ESDs（靜電敏感設備），如果操作不當會永久性損壞。如果要從機箱取出模塊，必須按照相應的抗靜電規程去操作。請參照：EN100-015 第一部分基本規范：電敏感設備保護。第一部分基本要求。

　　3.2 拆包

　　Septel PCI卡在抗靜電包中，并且安裝之前，需要一直保存在抗靜電包中。檢查包裝在傳輸過程中是否遭到損壞。如果損壞或者丟失，應立刻通知供應商和運輸商。

　　3.3 鑒定

　　在卡的頂端的標簽上寫有卡類型，硬件版本號和序列號。
　　標簽的格式如下：<類型>/<最初版本> S/N:<序列號>。
　　例如SPCI4/01 S/N:01234
　　最初版本之后對板卡進行的全部更改都要記錄在修訂記錄板上。

　　3.4 交換和鏈路設置

　　正常運行時，兩個開關ADDR(SW1)和BOOT(SW2)都要設置為0，其他模式請參考Septel cP/PCI的7號信令的程序員手冊。
H.100 CT總線的兩端的板卡必須終止時鐘線，通過設置跳線CLK TERM (J3)來完成。
　　所有其他的跳線位置都是為了制造目的而設計的，不能用作他用。

　　3.5 軟件許可按鈕

　　Septel PCI卡上運行的所有的軟件都是通過一個可移動的軟件許可按鈕來保護的。這一個小小的金屬塊看上去像一個電池，安裝在板卡頂部的一個固定器上。
　　在安裝卡之前，必須要裝上正確的許可按鈕。如果許可按鈕在一個單獨的包里，必須小心地把它插入固定器的夾子里，必須確保夾子和許可按鈕的良好接觸。
　　按鈕授權的軟件由嵌入外包的符號表示。

　　3.6安裝

　　在安裝Septel PCI卡之前一定要關閉計算機的電源。
　　在確保計算機的電源關閉后，選擇一個空閑的擴展槽進行安裝（如果有任何疑問，請參考你的計算機手冊）。
　　如果擋板未經拆卸，擰下擋板頂部的螺絲，卸下擋板。保留擋板以備以后使用。
　　將板卡與主板上的板卡導軌和插槽對齊，確保壓到位實現完全安裝。
　　在最終安裝完成之前，一定要確保連接器和板卡導軌的對齊防止板卡的損壞。
　　插入板卡后，固定好板卡頂部的螺絲。
　　重新連接電源線并開機。
　　將Septel PCI卡安裝在計算機上以后，進行下一步：軟件安裝（參考Septel cP/PCI的SS7程序員手冊）。

4． 接口

　　本節詳細介紹Septel PCI信令卡上的所有接口。

　　4.1用戶LED指示燈

　　為用戶應用提供了三個紅色LED指示燈，標記為A、B和C。這些LED指示燈使用的詳細細節請參見cP/PCI的SS7程序員手冊。

　　4.2 H.100 CT總線

　　提供H.100 CT總線接口，可以連接其他的H.100兼容板卡。H.100 CT總線支持4096信道（或者是時隙）和相關的時鐘和幀定位信號。Septel PCI板卡能夠產生CT總線時鐘或者作為從設備進行工作。CT總線信道可以單獨使用或者集群使用以提供更高帶寬的數據通路。使用H.100 CT總線帶狀電纜在機箱內的板卡之間傳遞信號。

　　4.3 PCM端口

　　使用陰性RJ45接頭進行平衡E1/T1/J1中繼的連接，板卡上的插槽從上到下標記為1到4。

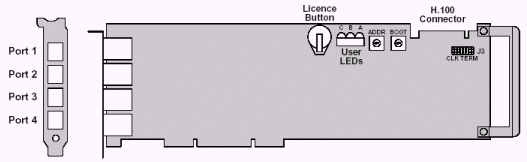

圖4.1 4個PCM端口的Septel PCI

　　RJ45插槽引腳和信號描述詳見下面的表格。
　　注意1腳對應于RJ45插槽的最上方。

　　4.4串行接口

　　帶串行接口的板卡提供兩個同步串行接口。兩個接口通過同一個26針高密度D型接頭連接，電氣特性使用V.11（兼容V.35）接口特性。

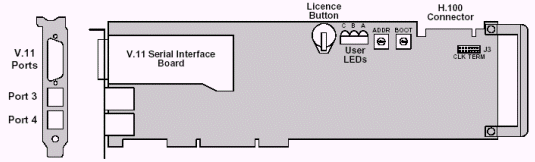

圖4.2 2個PCM接口的Septel PCI和V.11串行接口板卡

　　串行接口的時鐘可以采用內部產生的時鐘，或者采用外部時鐘。接收數據和發送數據使用同一時鐘。
　　如果使用內部時鐘，在運行過程中使用D型接頭中的發送時鐘引腳，不使用接收時鐘引腳。如果使用外部時鐘，在運行過程中使用D-型接頭中的接收時鐘引腳，不使用發送時鐘引腳。
　　引腳編號和信號分配詳見下表：

附錄A：安全

　　為確保在世界范圍內安全正確地使用本產品，應當認真閱讀本文檔所涉及的各種安全信息。
　　本節描述使用多種國際安全標準的相關術語。

　　A.1信令卡的安裝

　　信令卡只能在符合UL標準的計算機中使用，該計算機有詳細的安裝指導來指導用戶安裝板卡附件。

　　A.2接頭分類

A.3澳大利亞和新西蘭

　　為了符合這些國家相關的安全要求，本設備之間的連接必須通過一個線路隔離單元，并且此單元上必須標有符合電信標準的標簽。

　　A.4美國和加拿大

　　為了符合這些國家相關的安全要求，本設備與公共網之間的連接必須通過網絡終端設備（也就是說本設備不能直接連接到外部公眾網上）。

　　A. 5 德國

　　（略）

附錄B：電磁兼容性

　　為確保在世界范圍內安全正確地使用本產品，應當認真閱讀本文檔所涉及的各種安全信息。
　　各種相關國際安全標準所闡述的術語在本節適用。

　　B.1信令板卡的安裝

　　接到板卡上的PCM電纜應當提供鐵氧體軛流圈。
在電纜長度超過3米的安裝中為了適應EMC規則的要求，應當使用屏蔽電纜。

　　B.2美國和加拿大

　　依據美國通信委員會（FCC）條例的第15部分規定，本設備經測試屬于A級數字產品。這些規定是保證設備在商業運行時可以抵抗合理的干擾。本產品具有高頻輻射，如果不依照指導手冊進行安裝，可能會對無線通信產生干擾。本產品運行在居民區可能產生有害干擾，用戶應自己負責解決。
