電信級以太網在集團客戶的最新應用案例
譚德強 2011/05/04
隨著行業網絡信息化快速發展，各大運營商紛紛拓展集團大客戶業務，，采用CE技術方案可以快速滿足城市商業銀行、天網工程、電子政務等ICT業務最新應用需求，實現快速發展ICT的業務與網絡建設的一致性。
當前社會信息化程度越來越高，電子政務、數字城管、平安工程、數字e房、天網工程、數字廠區、應急聯動、一機通、城市商業銀行互聯、校園網翼起來、銷售管家、物流e通等信息化業務如雨后春筍出現，企業互聯的需求十分明確地向高帶寬、多業務、靈活擴展和低IT成本轉移，尤其是各大運營商ICT業務的深入拓展，政企VPN專線的需求明顯增加。同時在城市商業銀行分支總部互聯、天網工程、電子政務網、教育城域網等場景都要求實現同城各機構的高速互聯，現有MSTP/SDH傳送網的承載壓力較大，光纖資源消耗較多，尤其是業務靈活性限制較大，帶寬持續升級困難，價格高昂，無法滿足ICT業務的實施和發展要求，不適合長期發展，迫切需要考慮改造升級。

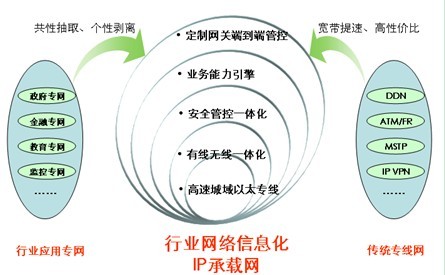

圖1 IP承載網
如圖1所示，通過分析行業應用的特點，抽取各行業網絡的共性，剝離個性，找到行業網絡信息化的特點，同時結合傳統專線網絡的特點，發現需要帶寬高、性價比強的CE專線網絡，最終通過建設獨立的高帶寬、高可靠性、易維護的高速城域網，實現IP承載，滿足用戶需求，解決集團客戶快速發展與網絡建設矛盾的難題。
CE（電信級以太網）目前在全球已經有無數的成功案例，歐洲一些較為先進的國家已經基本全數采用CE技術來完成城域網專線的接入。CE所具備的現有傳輸網的高可靠、可自愈等特性的同時還具備分組網絡的優勢特點（如支持組播技術、支持帶寬預留及復用技術），是ICT承載平臺的最佳技術選擇，尤其適合城市商業銀行、天網工程、電子政務網（橫向互聯）等領域應用。
一、城市商業銀行互聯
隨著新一代信息技術的崛起以及銀行信息化、全球化的競爭發展態勢，銀行信息化呈現從傳統的“滿足業務需求”向“引領業務創新”的方向發展；傳統的銀行網點柜臺服務正逐步被新興的電子銀行服務所取代。網上銀行、電話銀行、手機銀行和家居銀行等形式多樣的電子銀行系統將銀行服務社會的深度和廣度無限延伸，與其相應的信息化和網絡建設必將出現新的要求。
視頻監控需要高帶寬，加強分行金融保衛工作的力度，提高分行安防監控工作的現代化水平。銀行聯網監控時，通過網絡將圖像進行遠程傳輸?shù)募斜O(jiān)控方式應運而生。目前，一個城市商業銀行需要40~50Mb（一個網點10個攝像頭）的帶寬要求；
銀行網絡安全性要求顯著提高，銀行不僅要求運營商提供專線業務，同時其IP地址及路由規劃不愿向運營商公開，只希望運營商提供二層透明連接；
銀行網絡可靠性要求顯著提高，隨著網上銀行、手機銀行等業務的展開，銀行由過去的八小時服務轉向全天候的服務，實時服務需求要求網絡的可靠性具備電信級水平，而且隨著這些業務的規模推廣，網絡的流量越來越大，更需要網絡能應付突發流量，確保銀行業務的可靠和安全。

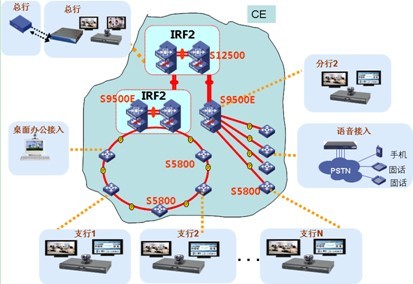

圖2. CE承載城市商業銀行業務
如圖2所示，通過電信級以太網CE技術構建的承載網，在分支節點采用FE接入，提供大規模部署100M專線帶寬能力，解決SDH/MTSP難以承載商業銀行高速專線的問題，專線規模從幾百條到上萬條平滑演進，帶寬從10M-1000M平滑演進，整網采用較小的收斂比保證服務質量。在匯聚層提供40G、核心提供100G高性能，滿足銀行多業務突發要求，確保相關業務安全可靠。
同時全系列CE產品和方案支持MPLS/VPLS�？蓪PLS/VPLS延伸到網絡最邊緣，實現銀行網絡安全可靠，完全達到傳統專線一樣的安全要求。通過該MPLS/VPLS技術，可以實現：不同分支結構之間不允許直接通信，只能通過城市商業銀行總部實現通信。
采用CE綜合解決方案，中心節點采用GE匯聚，匯聚接口要求有雙歸保護，結合接入層RRPP環網技術、匯聚和核心網絡虛擬化技術，可以達到運營商網絡50ms自愈的能力，并可以為城市商業銀行提供SLA協議，提供保證帶寬。
二、天網工程
天網工程是指為滿足城市治安防控和城市管理需要，由圖像采集、傳輸、控制、顯示等設備和控制軟件組成，對固定區域進行實時監控和信息記錄的視頻監控系統。天網工程通過在交通要道、治安卡口、公共聚集場所、賓館、學校、醫院以及治安復雜場所安裝視頻監控設備，利用高帶寬的網絡把一定區域內所有視頻監控點圖像傳播到監控中心（即“天網工程”管理平臺），對刑事案件、治安案件、交通違章、城管違章等圖像信息分類，為強化城市綜合管理、預防打擊犯罪和突發性治安災害事故提供可靠的影像資料，其傳輸?shù)臄?shù)據主要是以視頻數據為主，一個監控需要消耗的帶寬高達數十兆。
通過CE技術構建的天網工程，采用全系列城域以太交換機產品，大容量、高端口密度100G交換平臺（全萬兆），接入/匯聚/核心全萬兆高速組網（全光網）。不僅可以減少網絡故障點，而且降低了運維成本，方案整體的性價比更高，建設成本遠遠低于路由器和傳輸組網；同時通過IRF2網絡虛擬化技術提升了全網可用性（如圖3所示）。

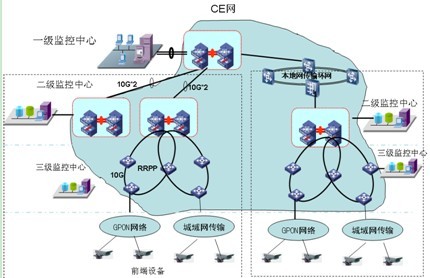

圖3. CE承載天網工程
通過CE承載天網工程，兼顧數據網絡的長遠發展、實現全業務運營。同時一次性完成整網建設，可以實現多類大客戶統一承載的目標，避免重復投資，具備平臺完整性、高速率、低價格、全業務、易維護、高安全、按需擴容、兼顧長遠發展的建設特點。
為天網工程打造精品承載網：通過MPLS等網絡技術實現“專網專用”；通過端到端的QoS技術實現帶寬獨享；通過VPN技術實現網絡隔離，做到更安全更可靠。在商務、技術等方面提升運營商品牌；
為長期發展大客戶專線網絡和完成全業務落地目標做好網絡鋪墊：通過同一張網，近期實現大客戶專線項目的接入，包含金稅網點專線互聯、地市州醫保、社保專線接入項目，遠期實現橫、縱向互聯，構建統一承載專線平臺，實現一網多客戶承載，不重復投資。
搶奪高端/價值集團客戶群，加強集團客戶粘性：通過集團客戶專線，融合ICT網關，實現數據業務縱深發展，同時為后續實現語音、數據等全業務捆綁打下堅實基礎。
三、 電子政務
所謂電子政務，就是政府機構應用現代信息和通信技術，將管理和服務通過網絡技術進行集成，在互聯網上實現政府組織結構和工作流程的優化重組，超越時間和空間及部門之間的分隔限制，向社會提供優質和全方位的、規范而透明的、符合國際水準的管理和服務。

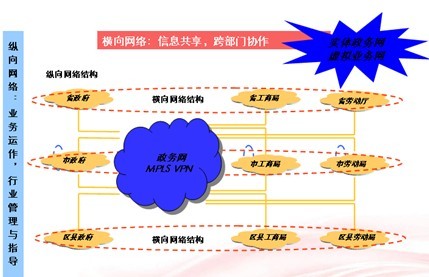

圖4. 電子政務橫向互聯
通過這幾年的大力建設，各省電子政務網已經從縱向覆蓋省、市、縣三級黨政機關，實現全省電子政務網絡平臺順利建成開通，確保全省黨政機關的網絡互聯、信息共享、業務協同和安全管理，取得了顯著的社會經濟效益。隨著電子政務網縱向建設的完備和大規模使用，接下來主要集中在城域網和接入網橫向網的建設工作，政務網市/縣橫向網建設是是省電子政務外網建設的重要一環，是實現省電子政務建設項目全面覆蓋的保證。區縣電子政務網的承載基本上由各大運營商來負責承載，需要滿足如下業務需求：
建設覆蓋屬地所有提供公共服務、社會管理政務部門的政務外網市縣橫向網，為承載政府部門業務應用，滿足部門橫向和縱向組網需求等提供信息化基礎設施；
實現與省電子政務外網連接，滿足部門縱向業務部署的需要；
提供安全可控的互聯網出口，供公眾從互聯網訪問外網數據中心；
提供政府部門應用服務器統一集中托管服務；
提供面向社會的專業性服務和為社會公眾提供政務信息服務；
在區縣電子政務網的建設中，還需要滿足如下網絡需求：
實現網絡業務承載和政務信息服務，支持數據、語音、視頻業務；
行政村/社區利用黨員遠程教育系統終端與線路，通過登錄互聯網VPN 接入政務外網；
在設區市、縣(市、區)屬地建設接入當?shù)赝饩W(wǎng)主干節點的市縣橫向網，包括以橫向接入網、局域網、園區網等形態出現的網絡系統，實現縱向、橫向應用；
網絡系統實現包括設區市的市直部門、縣(市、區)的縣直部門和鄉鎮/街道的外網橫向接入；

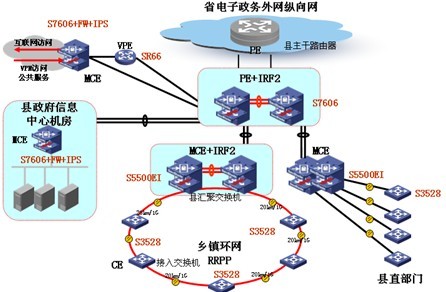

圖5 CE承載電子政務網
通過電信級以太網技術構建電子政務網絡平臺，完全可以滿足上述業務和網絡的需求。如圖5所示。CE技術支持完善的L2/L3 MPLS VPN，在業務部署中主要是透明鏈路型VPN（L2 VPN），同時兼顧路由型VPN（L3 VPN）。電子政務網的安全運行對網絡的可靠性提出了很高的要求，因為一旦網絡/服務器發生中斷，將會使整個數字化辦公等各部門信息化工作陷于癱瘓，引發嚴重后果，因此在政務網的設計實施中必須對網絡的可靠性進行詳盡的考慮。
CE技術解決方案不僅支持設備冗余、關鍵部件冗余、線路冗余等等常規方法，同時支持新的技術和實現方式。方案在核心和匯聚層設備分別采用IRF2技術進行堆疊，核心IRF和匯聚IRF間至少通過2條鏈路進行互連，實現跨設備的鏈路聚合，提高了網絡的可靠性。接入層設備與匯聚層設備通過RRPP組成軟件環網，以簡化以太環網的計算過程，為企業用戶提供高性價比的可靠性解決方案，同時提供快速切換到備份鏈路的高可靠性，在接入環上出現鏈路和設備故障時可以快速收斂。
四、結束語
城市商業銀行、天網工程、電子政務網等ICT業務發展需要高帶寬、高安全和高可靠性，電信級以太網（CE）不僅可以滿足這些新的應用，而且通過CE技術構建的統一承載網絡，也滿足了多樣化ICT業務接入需求，幫助運營商實現業務發展多樣性和網絡建設簡單化，同時隨著CE的發展，未來還可支持3G/LTE基站、個人客戶等多種業務的承載，真正實現所有業務的統一承載。
