江蘇聯通NGBSS計費系統中VERITASCFS的應用
倪岳龍 崔正鋒 沙甲戊 2009/05/26
本文涉及的解決方案名稱為賽門鐵克的VeritasStorageFoundation Cluster File
System 5.0，以下簡稱VERITAS CFS。
江蘇聯通NGBSS建設背景
隨著電信市場競爭的日益加劇，電信運營的首要目標已經從挖掘增量市場的價值轉向挖掘存量市場的價值。如何保持現有客戶，讓現有客戶使用更多的業務，保障現有客戶的價值，已上升為提高利潤及運營價值最需探討的問題。另一方面，國際化的市場環境要求中國聯通必須立足國際，制定國際化的經營戰略，在經營管理上向國外先進的電信運營企業看齊，以迎接電信運營業的國際化競爭。以上市場環境對中國聯通的服務內容、服務方式、服務質量、經營管理都提出了嚴峻的挑戰。
在以上背景下，中國聯通決定啟動新一代BSS系統的建設，以從根本上解決BSS系統中長期以來存在的問題，改善中國聯通BSS系統的運營支撐能力，并通過IT系統來規范和固化業務流程、管理流程，為用戶提供更好的服務，從而提高中國聯通在日益復雜的市場環境中的核心競爭力。
江蘇聯通老計費系統中存在的問題
計費系統是聯通NGBSS的重要組成部分，計費系統的主要功能是對從交換機和關口局采集下來的原始話單進行預處理、分揀排重、批價等一些列的處理，最終生成統一的批價詳單，完成對用戶的批價算費。

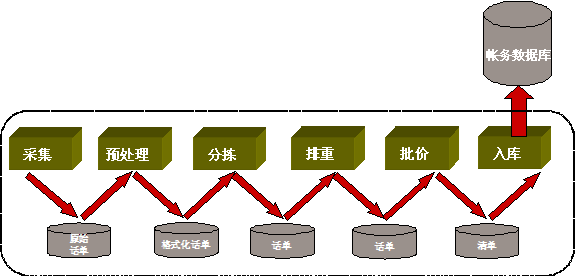

下面圖示表明了典型的計費數據流圖:

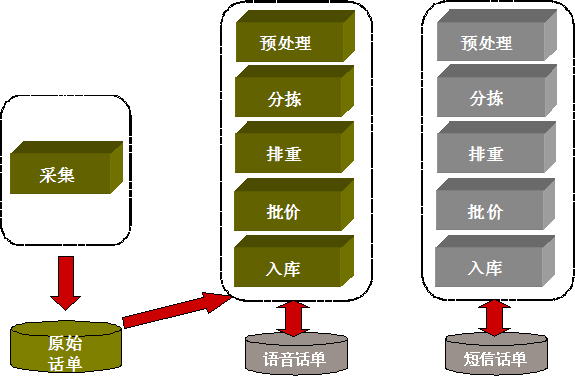

江蘇聯通老計費系統中，所有計費應用的進程都運行在同一臺服務器上（由于非群集文件系統，文件系統只能掛載在一臺服務器上）。為分擔應用，另外增加一臺服務器，用于分擔短信業務。兩臺計費服務器分別處理語音話單和短信話單，架構圖如下:
在實際運行中這種架構存在以下結構性問題:
1.單點故障。由于兩臺計費服務器分別處理語音和短信話單，相應部署的計費應用程序也不同，造成任何一臺計費服務器故障時，另一臺服務器不能接管其全部或部分業務。
2.系統瓶頸。因為所有的采集、預處理、分揀、排重、批價進程跑在一個服務器上，對服務器資源的要求非常高。尤其是語音話單部分，單臺服務器的處理能力成了整個計費系統的性能瓶頸，由于文件系統只能同時掛載在一臺服務器上，所以應用也不能橫向擴展，限制了業務的發展。尤其是在話單重批、月末出賬等高壓情況下，應用服務器都是遠超負荷在跑，嚴重影響重批和出賬的速度。
3.維護麻煩。由于語音和短信計費事分跑在兩臺服務器上，當應用升級、采集點變更等需要對應用配置進行維護改動的時候，都帶來雙倍的工作量和升級時間。安排計劃內的維護停機也相當困難，需要停止應用。
從對老系統的分析可以看到，對計費應用架構進行改進的核心問題是提升其橫向擴展能力，必須做到讓多臺服務器分擔計費處理業務。那如何擴展？常見的應用擴展分割主要有以下兩種:
1.按地市劃分
以地市(或號段)分割話單，在每臺計費應用服務器上運行完整的計費程序，只是處理話單的地市不同。
這種方式劃分簡單，應用服務器之間的耦合比較低。但是同時也存在兩個問題：
一是多臺應用服務器之間相互獨立，實現應用服務器的冗余互備比較麻煩，需要實現多節點的HA；
二是對于省內漫游的話單處理比較麻煩，需要通過ftp等文件傳輸接口方式進行文件傳輸，影響計費的速度。
2.按功能模塊劃分
每臺計費應用服務器分別運行不同的計費模塊，如預處理，排重，分揀，批價，入庫，但都是處理同樣的目標話單。
這種方式實現比較復雜，需要對應用進行改造，同時也存在一個比較嚴重的問題。因為在計費的過程中，有7次文件落地到磁盤的過程，這意味著要在應用服務器之間進行多次的文件傳輸，這會嚴重影響計費的速度。
江蘇聯通新計費系統應用CFS的架構調整
江蘇聯通在新一代BSS中采用按地市劃分的方式實現計費的橫向擴展。前面提到按地市劃分存在的兩個問題，由于使用了VERITAS
CFS提供的群集文件系統，在6臺應用服務器之間共享了計費應用的文件系統，得到了完美的解決。
VERITASCFS讓SAN真正發揮作用。通過所有采集和計費服務器直接在SAN上共享相同的文件系統，VERITASCFS提供了一個高效可靠的數據共享基礎架構。

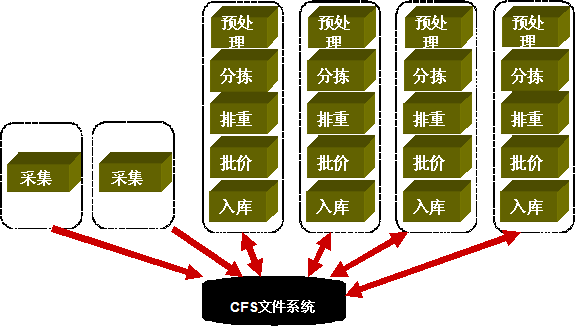

上圖即為江蘇聯通在新一代BSS計費系統的架構描述：6臺計費應用主機共享CFS文件系統，兩臺應用服務器負責從交換機采集話單文件，另外4臺應用服務器則負責對采集后的話單進行預處理、分揀、排重、批價、入庫等過程。
因為引入VERITASCFS，前面提到的所有問題都得到了解決：
1)6節點互備冗余，避免單點故障。任何一個節點發生故障，原來上面跑的業務都可以很方便的跑到另外的任意一個節點上。
2)良好的擴展能力。如果這6臺應用服務器還不能滿足應用，一方面可以對應用服務器本身進行擴容，也可以再擴展應用服務器的數量分擔壓力，最大可以擴展到32個節點。
3)避免了節點間的文件傳輸。所有節點共享文件系統，有效的避免了節點之間的文件傳輸開銷，提高了性能。
4)維護便利。對應用進行更新和升級操作時可以采用滾動升級(rolling upgrade)機制，消除了升級和更新帶來的停機時間，可以很方便的安排計劃內停機，并且不影響業務。
總結
VERITASCFS的引入，解決了老計費系統中結構性問題，加強了計費應用的健壯性和可擴展性。在NGBSS割接上線后近3個月以來，CFS一直運行穩定，同時也提供了非常好的讀寫性能（順序讀寫達到450MB/s，隨機讀寫達到150MB/s），為快速計費提供了底層的技術保障。
為更好的利用和保護數據，我們考慮利用VeritasStorageFoundation的更多特性，比如存儲虛擬化、分級存儲、數據保護等，實現跨存儲或者異構存儲的數據備份和保護等。
