3G融合計費解決方案探討

徐娟 王群 2008/05/21

圖1 3G計費系統結構

　　整個系統分為電路域（CS Domain）、分組域（PS Domain）和業務域（Service Domain：MMS/LCS/K-JAVA等）。

　　1）電路域

　　主要實現話音業務和附加業務。電路域的移動交換中心/移動網網關局（MSC/GMSC）等網元產生計費原始記錄（CDR）后，發送給計費系統作后續處理。

　　2）分組域

　　主要實現IP承載業務。分組域的服務GPRS支持節點/網關GPRS支持節點（SGSN/GGSN）等網元產生CDR后，經計費網管功能（CGF）發送給計費系統作后續處理。

　　3）業務域

　　主要實現各類數據增值業務，例如WAP業務、互聯網短信業務、位置應用業務等。業務域由各業務網關/業務平臺產生CDR后，發送給計費系統作后續處理。例如，多媒體信息服務（MMS）的CDR由MMS Relay/Server直接傳送到計費系統。

　　三個域分別產生相應的呼叫詳細紀錄話單并傳送到計費系統中，完成接入計費、內容計費、漫游計費等3G計費工作。

　　2.3G計費賬務體系結構

　　3G計費賬務體系結構主要分為三級賬務體系結構、二級賬務體系結構和二、三級混合賬務體系結構等幾種方式。各種賬務體系結構對比見表1。

表1 各種賬務體系結構對比

　　通過以上對比分析，結合目前的電信運營商所擁有的業務系統現狀，建議在業務開展初期以方案3作為過渡方案，省級集中的方案2作為目標方案。

3G融合計費業務流程和實現方式

　　3G融合計費系統包括營業、采集、計費、賬務、結算等多個業務層面，面向客戶提供服務，是電信運營商支撐業務發展的最強有力的綜合支撐系統。

　　從業務流程上看，它涵蓋了從服務使用記錄的采集，到進行格式轉換、記錄合并、檢錯糾錯，再到批價、生成客戶賬單，最后是客戶繳費后銷賬的全業務過程。

　　3G融合計費的處理流程如圖2所示。

圖2 3G計費處理流程

　　3G計費業務流程主要分為以下步驟。

　　1）用戶終端接入3G網絡，依托3G網絡的各種設備享用服務，從而產生通信網元的原始服務使用紀錄。其中SGSN和GGSN產生的5種話單（SCDR、S-SMO-CDR、S-SMT-CDR、M-CDR、G-CDR）分別記錄了無線資源的使用情況、使用時間、呼叫發起和終止、外部網絡的使用情況等消息。

　　2）采集系統得到通信網元的原始服務使用記錄后，將其發送給計費系統。采集系統支持X.25、MTP、GTP、FTAM、FTP等數據采集協議，支持對已批價使用事件記錄的采集/接收。這些使用事件記錄通常來自漫游合作伙伴、內容提供商等。

　　3）計費系統完成各種業務的計費處理，包括多種業務的服務使用記錄的預處理、批價和入庫等過程。預處理將格式化后的詳單進行批價，并將結算詳單送入結算系統，預處理引擎發送的扣費詳單也進入計費系統的計費處理模塊。

　　a）預處理是對采集來的原始話單進行話單校驗、話單合并、話單關聯、話單排重、分揀過濾、異常話單處理、標準化輸出等處理，形成標準的話單。在預處理過程中需要對采集后的話單進行標準格式的轉換，同時分發結算記錄和需要計費的記錄，在這些過程中應記錄錯誤和異常，并對這些數據有糾錯和回收的接口。計費系統統計的信息有呼叫類型、IMSI（國際移動臺識別號碼）、MSISDN（移動臺國際ISDN號碼）、對方號碼、小區位置、通話的起始和結束、上下行流量和QoS（服務質量）等。

　　b）批價是指結合客戶資料、產品資費和優惠策略以及服務協議對預處理后的標準話單進行費用計算和優惠處理，并且格式化輸出話單以及話單存儲的過程。其中的批價引擎模塊負責預付費/后付費的事件批價。費用控制模塊主要針對預付費方式的費用控制，預付費控制負責接收在線采集的通話建立，向批價引擎發起事件批價的請求，批價結束后向余額管理發起余額鎖定的請求。對在線采集送來的事后批價的事件進行批價，向余額管理發起余額的解鎖和扣減余額。

　　c）批價后的話費詳單送入賬務系統進行處理。

　　4）結算系統針對不同業務完成相關的漫游結算和網間結算、異地業務結算及與服務提供商（SP）間的結算等。賬務系統將實收結算文件送入結算系統。

　　5）賬務包含賬單生成和賬務管理。同時由于3G業務的所有參與者其業務支撐實現能力參差不齊，而作為與最終客戶關系最密切的3G運營商就需要在賬務服務中實現代計費、代收費、代結算等功能，實現外延更廣泛的賬務功能，從而進一步提高對價值鏈的控制能力。

　　6）賬務系統與客戶管理系統進行客戶狀態信息的交換與同步。

　　7）系統通過營業系統向客戶提供賬單信息，發送賬單通知，并可根據客戶協議等信息進行銷賬。

　　8）銷賬后的客戶和計費信息同步寫入客戶管理和計費系統。

3G融合計費系統的建設策略

　　由于國內電信運營商一般已建有業務支撐系統，因此在進入到3G時代后就面臨著如何選擇3G融合計費系統建設方式的問題。3G融合計費系統的建設方案主要有獨立新建、升級改造、融合替換三種。三種不同的建設方案對比分析見表2。

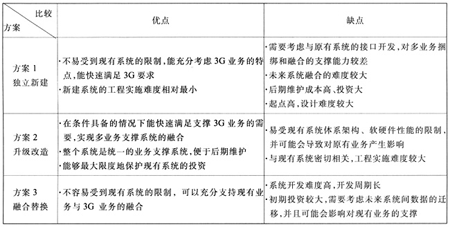

表2 不同建設方案比較

　　綜合考慮市場和業務發展需要、現有計費系統狀況以及系統改造難度和時間要求等多種因素，方案2需對現有計費系統的各模塊進行改造，對現有系統影響較大。但該方案可利用現有計費系統的硬件平臺，很大程度上保護了現有投資，因而建議采用此方案建設3G融合計費系統，改造已有系統，實現對3G業務的支撐，并逐步實現3G時代全業務的融合計費。

3G融合計費解決方案

　　通過上述分析可見，采用升級改造現有計費系統進而建設3G融合計費系統的方案是比較恰當的選擇。目前認可度較高的3G融合計費解決方案體系架構如圖3所示。

圖3 3G融合計費解決方案

　　該方案結合了智能網在線計費方案與準實時計費方案的優點，通過在線計費處理信用度較低用戶和高費用高風險的業務；用準實時計費處理信用度較高用戶，并基于共享數據模型（SID）提供統一信息視圖的整體計費解決方案。

　　1）在線計費系統（OCS）實現預付費批價和實時賬戶處理功能

　　OCS主要由計費、批價及賬戶管理模塊構成，實現在線計費功能，并配合其他計費網元設備（觸發基于會話、事件的在線計費事件請求設備，如業務控制點（SCP）、內容計費網關（CCG）、綜合業務管理點（ISMP）等）進行實時話務控制。OCS可以獨立于離線計費系統為一個單獨節點，也可以與離線計費系統成為同一套系統。

　　2）OCS通過SID的同步接口實現與SID中用戶信息、產品資費信息、賬戶信息的同步

　　SID包括數據模型和共享信息兩大部分。SID為共享數據中心，負責管理客戶、產品、定價、余額、賬務等數據，同時提供數據交互應用，與OCS、準實時計費（Hot Biling）等系統進行數據交互。OCS的客戶、產品、定價、余額等均來源于SID，所有數據的變化均直接作用在SID中。

　　3）OCS與SCP對接，通過提供與SCP的消息交互接口，實現普通語音類業務的在線計費功能

　　傳統的智能網SCP負責呼叫控制、計費批價和賬戶管理。引入OCS以后，SCP保留呼叫控制功能，計費批價和賬戶管理移入OCS。

　　4）OCS與ISMP/GGSN對接，實現增值業務和數據業務的在線計費功能

　　ISMP是綜合業務管理平臺，主要負責數據增值業務的用戶管理、服務提供商/內容提供商（SP/CP）管理、內容管理、產品管理、定價管理、鑒權/計費、定購關系管理、終端管理、統一配置管理、用戶門戶、SP門戶、統計分析等。引入OCS后，批價功能移入OCS，數據增值業務相關的業務信息及資費信息數據仍然在ISMP產生，并通過客戶關系管理（CRM）同步到OCS。

　　5）OCS與CRM和Hot Billing通過SID連接，實現融合的計費功能

　　為滿足預付和后付費融合計費及融合優惠的需求，OCS和Hot Billing系統在實現各自功能的同時，需要互相協作，主要表現在以下方面：

　　a）分流處理：當OCS出現故障或者業務繁忙等不能進行計費時，為保證業務正常運營，由接口模塊將相關話單交由Hot Billing系統處理，進行扣費等操作。

　　b）融合優惠處理：由于涉及不在OCS內的數據信息，因此OCS系統不能進行總量優惠、業務捆綁優惠、交叉優惠等，由Hot Billing系統結合OCS進行融合優惠處理，處理完成后進行預付費已扣款余額的補退處理。

　　c）賬務處理：由Hot Billing系統進行預付費和后付費用戶的統一賬戶管理。

　　d）后付費高價值業務信用控制：對于后付費用戶的部分高價值、高風險業務，由OCS系統進行信用控制。

　　6）OCS與IP多媒體子系統（IMS）對接，實現全業務的計費功能

　　隨著IMS的發展，OCS系統也將與IMS域接口，移動業務網絡將與其他業務網絡實現數據共享，逐步實現OCS系統與其他業務網絡的接口。

　　本方案將SCP/ISMP/CCG的在線計費功能剝離，融入獨立的在線計費系統OCS。由OCS統一負責3G電路域、分組域和業務網絡實時的靈活計費、交叉捆綁。同時，OCS與Hot Billing通過SID共享數據實現預付費與后付費用戶的融合。另外，由于OCS采用了類似準實時計費的數據模型，可以實現與準實時方案可比的資費靈活性和業務捆綁能力。

結束語

　　3G時代的融合計費解決方案已經成為電信運營商關注的核心問題之一，如何建設適應業務發展需要的融合計費系統，目前有多種建設方案和解決方案，但并不存在一種最優解決方案。各電信運營商應根據自己的實際情況，綜合考慮未來的業務發展需要和現有計費系統、業務支撐系統的現狀，采取最適合自身需要的建設方案，從而滿足支撐3G時代全業務發展的需要。
