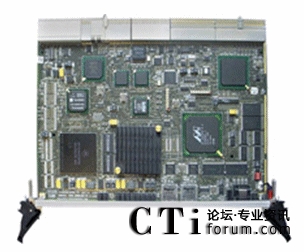

TX 4000系列高性能PCI與CompactPCI智能網絡平臺

2010/02/08

　　TX 4000系列產品作為Open AccessTM體系的成員，為各種SS7(Signaling System #7)應用系統提供了功能強大而靈活的硬件平臺。SS7又稱作C7，是一種應用于呼叫控制和智能網（IN，Intelligent Networking）以及高端智能網（AIN，Advanced IN）服務的傳輸信令協議。SS7也經常用作VoIP網關系統的信令協議，并應用于種類眾多的智能網增強服務，包括：語音和傳真消息應用、單一號碼和服務導航、號碼移植、預付費服務。Dialogic公司 SS7 V4軟件提供了全面和靈活的SS7信令堆棧，其在TX 4000系列平臺上得到了進一步優化，可以為行業的IP應用系統提供最好的性能價格比。

產品性能

完善的硬件平臺提供全面的SS7協議堆棧支持（MTP、ISUP、TUP、SCCP和TCAP）。

為開發商和OEM供應商提供了經濟的SS7網絡接入方案。

板卡內置的摩托羅拉MPC8260 PowerQUICC IITM 通訊處理器可以支持多達32路SS7信道。

H.100/H.110總線接口能夠方便實現與其它H.100/H.110產品的集成，可以在同一條物理中繼線路實現數據和語音流的混合傳輸。

可下載的控制軟件在主機運行應用系統期間可以最小化的占用主機處理時間。

數字中繼接口提供T1/E1類型的軟件可配置性。

被動監測的配置。

10/100 Base-T以太網接口允許兩塊獨立的板卡共享一個節點代碼。

系統高可靠性的兩個設計選項：節點冗余和板卡冗余。

板卡內置的溫度傳感器在檢測到TX 4000超出安全運行溫度界限后，首先會發出報警，隨后將關閉板卡。

TX交換應用接口可以支持連接的隨時轉移。

配置
　　
　　TX 4000系列板卡提供PCI和CompactPCI兩種版本。所有的TX系列產品都可以在板卡上獨立運行整個Dialogic SS7協議堆棧（MTP、ISUP、TUP、SCCP和TCAP），這樣不僅減輕了主機處理負載，還提高了系統的可擴展性。每個產品都需要購買相應的SS7軟件運行許可證，同時提供的是支持Windows®、 Solaris®或Linux®等不同操作系統的驅動程序。

PCI硬件

　　TX 4000和TX 4000/20的PCI產品需要單個PCI插槽。這一系列平臺產品提供一個H.100接口，可以實現與SS7信令資源或其他特定產品外部接口的H.100總線時隙連接。

CompactPCI硬件

　　Dialogic CompactPCI SS7產品TX 4000C和TX 4000/20C需要由CompactPCI H.110主板提供單個插槽。這一系列產品提供基于CompactPCI行業標準的H.110接口。TX 4000/20C擁有支持系統可靠性的完全熱插拔功能，為主機系統提供了最大化的可用性。

技術說明

板卡內置資源有效降低主機處理負荷

　　TX 4000系列板卡體系結構采用摩托羅拉MPC745x PowerPC主機處理器和摩托羅拉MPC8260 PowerQUICC II集成通訊處理器。PowerQUICC II智能的基于RISC的通訊處理引擎和主機RISC CPU處理功能的結合使TX系列SS7平臺成為當前熱門通訊應用系統的理想選擇。該平臺處理容量大，占用主機處理資源少，主機可以把更多的資源分配給其它用戶應用。

多路網絡接口

　　TX 4000系列數字中繼接口可以軟件配置為支持T1或E1連接類型。TX 4000和TX 4000/20支持4路中繼接口，TX 4000C和TX 4000/20C支持8路中繼接口。所有的平臺均提供兩路10/100Base-T以太網接口。TX 4000C和TX 4000/20C可以提供支持?jǐn)?shù)字中繼和以太網連接的尾部轉換卡，或者提供支持?jǐn)?shù)字中繼連接器的尾部轉化卡，并可以把以太網連接到CompactPCI PICM 2.16總線。
　　在網絡接口方面，PRI（Primary Rate Digital Trunk Interface）接口所有信道的終點可以設在TX板卡本地，或者可以交換到其它H.100/H.110兼容產品的H.100/H.110總線進行下一步處理。

H.100/H.110保證了開放性的體系結構和供應商的獨立性

　　H.100/H.110總線和交換處理為其它資源接入提供了靈活性、開放性和供應商獨立性，這些資源包括：語音和呼叫處理、Modem池、語音識別器。TX 4000和TX 4000/20提供一路H.100總線接口，而TX 4000C和TX 4000/20C H.110總線接口(與H.100相對應的CompactPCI接口)。

冗余性

　　兩個Dialogic SS7 TX系列平臺的冗余配置需要板卡內置的以太網接口。以太網接口提供專用的點到點連接，可以為TX系列平臺之間提供非常快速的數據傳輸。該方法避免了在主機總線傳輸MTP級的數據，顯著的提高了SS7信令的處理性能。
　　冗余性可以有效預防信令連接、板卡和節點的故障。典型的冗余系統配置（參見圖1）一般包括兩塊板卡：一塊為主板卡，另一塊用作備份板卡，它們共用一個節點代碼，并通過活動連接共享負載。鏈接層的冗余管理可以自動在MTP級實現。應用系統還可以提供更高級別的監測，實現完全的系統冗余。

技術參數

基本參數

板卡配置：

雙路10/100 Base-T以太網接口

PCI板卡：4路中繼接口；CompactPCI板卡：8路中繼接口

數字中繼接口可以軟件配置為T1接口（1.544 Mbps）或E1接口(2.048 Mbps)。

PCI中繼的阻抗：可以選擇設置為120歐姆，或者設置為監控模式所需要的高阻抗。

中繼連接器：

PCI板卡：4 路RJ-48C

CompactPCI：50針RJ-21

CompactPCI以太網接口選項：

尾部轉接RJ-45

PCIMG 2.16總線

TDM總線：H.100/H.110總線接口

SS7連接

TX 4000和TX 4000C板卡：每塊板卡提供4路、16路或32路接口

TX 4000/20和TX 4000/20C：每塊板卡提供4路或16路接口

支持56 kbps和48 kbps低速率連接

軟件驅動支持

Windows 2000

Windows Server 2003 （Dialogic SS7 V4.1）

Intel® Solaris 8

SPARC® Solaris 8(32位、64位、混合模式)

SPARC® Solaris 9(32位、64位、混合模式) （NMS SS7 V4.1）

Red Hat® Linux 7.2

Red Hat Linux 9 (NMS SS7 V4.1)

主機接口

電氣：PCI本地總線標準R2.2。

PCI機械參數：PCI總線Rev2.2，long form factor。

PCI通用擴展板卡：支持5.0V和3.3V信令環境。

CompactPCI機械參數：PICMG 2.0，Rev 2.1，CompactPCI。

總線主頻：DC 66MHz

板卡內置處理器和內存

主處理器：摩托羅拉MPC745x PowerPC

通訊處理器：摩托羅拉MPC8260 Power QUICC II

內存：128 MB SDRAM

TX 4000和TX 4000C典型信令處理容量

ISUP（5條消息/呼叫）：500路呼叫/秒。

TUP：600路呼叫/秒。

TCAP（查詢+反饋）：1000事務/秒

TX 4000/20和TX 4000/20C典型信令處理容量

ISUP（5條消息/呼叫）：125路呼叫/秒。

TUP：150路呼叫/秒。

TCAP（查詢+反饋）：250事務/秒

H.100/H.110支持

為T1/E1中繼、通訊處理器和H.100/H.110總線之間提供靈活連接。

128路全雙工H.100連接

256路全雙工H.110連接

1024路本地連接

給多達2048路全雙工呼叫提供4096路雙向時隙可交換接入。

H.100/H.110交換處理：Lucent Microelectronics AmbassadorTM T8150

電源需求

TX 4000和TX 4000/20：3.3 V 電流 6.5A；5V 電流0.6A；12V 電流0.1A

TX 4000C和TX 4000/20C：3.3V 電流6 A；5V 電流 1.25A；12V電流10mA

運行環境

運行溫度：0 ºC～　+50 ºC

存放溫度：-20 ºC～　+70 ºC

相對濕度：5% ～80％，無冷凝。

DSX-1電信接口

接口：T1中繼的完全接口（ANSI T1.102、T1.403）。

封幀：D4，ESF。

線路編碼：AMI、B8ZS。

零比特：可選擇的B8ZS、ZCS（Jammed bit）和非零編碼的壓縮。

警告信號功能：信令多幀隊列丟失和CRC多幀隊列丟失（紅色）；遠端警告和遠端多幀警告（黃色）；警告提示信號（AIS，Alarm Indication Signal）（藍色）。

記數：兩極反置、F（t）錯誤和CRC錯誤。

回送：基于信道，完全由軟件控制。自動的遠端回送提供CSU選項。

CEPT E1 G.703/G.704電信接口

接口：完全的G.703 2048 kbps中繼接口。

封幀：CEPT G.704。

HDLC/LAPD用于建立和終止數據連接。

線路編碼：HDB3或AMI（提供零編碼壓縮）。

零比特：可選擇的B8ZS、ZCS（Jammed bit）和非零編碼的壓縮。

警告信號功能：數據幀隊列丟失（OOF）、信令多幀隊列丟失和CRC多幀隊列丟失（紅色）；遠端警告和遠端多幀警告（黃色）；警告提示信號（AIS，Alarm Indication Signal）（藍色）。
