三匯FSK通訊服務器

2004/06/09

　　三匯公司所有型號的電話語音卡，利用其強大的DSP處理能力，無論是模擬卡還是數字中繼卡都在每一個話路實現了FSK（頻移鍵控調制）信號的接收和發送功能。利用語音卡作為中心端設備，可以通過普通電話線路，E1線或是專門布設的雙絞線電纜與終端設備進行半雙工的中等速率的數據通信。利用FSK通信，相對于DTMF來說具有速度快的優勢，DTMF通訊最多只能達到40-60bps，F(xiàn)SK則可以達到1200-2400bps。相對于標準的33.6K點對點Modem來說，則具有握手速度快，終端成本低的優勢。終端設備可以采用CMX868等低成本的調制解調器芯片來實現。這方面的應用非常廣泛，以下舉例說明：

1．賓館VOD視頻點播系統

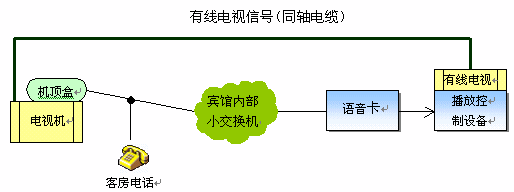

　　目前，越來越多的星級賓館開通了VOD點播系統，從而開展收費節目服務。該系統可以利用原有的賓館有線電視網絡和客房電話線來實現，最大限度地利用了原有的設備，節省了投資。其系統構成如下圖所示：


　　上圖說明：視頻點播系統客戶端的主要設備是一個機頂盒，機頂盒接收用戶的遙控選臺信號，通過內置的電話撥號電路，接通語音卡，然后使用FSK與語音卡進行數據通信，最后控制有線電視的播放設備（影碟機等）播放用戶所點播的節目。

2．公用電話（磁卡、IC卡電話）集中計費系統

　　實現公用電話（有人值守）或是磁卡、IC電話的集中管理計費，可以帶來一系列的優勢，例如計費準確，可以集中修改費率等，公話計費的集中管理有很多實現方式，例如可以基于智能網來實現，這里就不再詳述。但是無論何種實現方式，都離不開計費中心與終端（各類專用話機）的數據通訊，從而將計費結果顯示在終端上，或是實現對終端是否允許通話的控制。因此，利用語音卡構成計費中心的通信服務器，使用FSK方式通過電話線與終端電話機進行通信是一種理想的方式。當然，在這類系統中，對語音卡的應用可以不僅僅局限于FSK通訊上，最簡潔的計費中心的硬件設備可以完全依靠語音卡與PC機來構成。

3．主叫轉發系統：

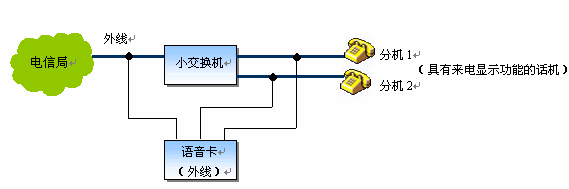

　　FSK調制與解調在電話系統中最常見的應用就是用于在固定電話中發送來電號碼（Caller_Id）。但目前絕大多數的小交換機或集團電話都沒有接收來電號碼的功能，更談不上將它發送到分機上了。三匯語音卡不僅可以接收FSK格式的主叫號碼，還可以發送完全符合電信標準的主叫號碼信息，因此可以利用語音卡來構成主叫號碼轉發系統，從而實現分機上也可以看到主叫號碼。其系統結構如下圖所示：


　　說明：將語音卡的外線通道并接在小交換機的全部?jī)?nèi)外線端口上，在軟件的控制下，不僅可以將外線來電號碼轉發至分機，并且還可以在內線通話時，看到通話對方的號碼，非常實用。當然，如果直接采用語音卡（外線+座席）來構成小交換機，則系統更為簡潔，成本也大為降低。

　　除了上面三例之外，F(xiàn)SK通訊還有更多的用途，例如固網短信系統、小區報警系統、遠程抄表系統等等，總之需要基于電話線或普通雙絞電纜線進行中低速率的數據通信的場合，語音卡都會有用武之地。

杭州三匯公司供稿 CTI論壇編輯
