上海維卡VN系列傳真資源卡

2008/04/23

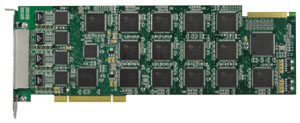

　　VN系列數字監控錄音卡是上海維卡最新推出的數字化、智能化、大容量、高密度語音板卡，該語音卡可以實現數字E1中繼線上高阻復接應用，從而獲得該線路上的電話呼叫信息和語音信號；整款板卡采用全DSP結構，可靠的防雷電路及抗干擾多層專用集成電路設計，使板卡性能穩定可靠，功能配置靈活簡單，信號處理能力強大。該款產品包含VN30D/PCI/FJ、VN60D/PCI/FJ二個產品。

VN系列數字監控錄音卡一覽表

產品功能

1. 在數字E1中繼線上實現高阻復接應用，從而獲得該線路上的電話呼叫信息和語音信號。


2. 主被叫信息接收功能。


3. 單卡具有2/4個高阻復接輸入端口，監控1/2個E1端口的上下行信號。


4. 采用可上載的信令分析處理模塊，無需改變硬件，能夠靈活配置使用1號信令、ISDN信令協議或7 號信令，可實現對不同的信令系統E1中繼進行呼叫狀態分析和語音信號分析。


5. 具備錄音自動增益控制功能（AGC）。


6. 支持標準或自定義的DTMF信號/單音頻信號檢測, 通話/靜音檢測。


7. 采用CT-BUS 總線，符合H.100標準，可方便地與支持這一標準的任何第三方板卡互連互通，從而將獲取的語音信號交換至其它設備。


8. 卡上裝有符合電信標準的防雷電路，確保不受雷擊損壞。


9. 具有硬件授權號識別電路，每片語音卡上的固件中均寫入了唯一的維卡硬件序列號，可用于區分不同的卡和防偽識別，應用系統通過簡單的函數調用即可獲得具有硬件授權號識別電路，用戶可向本公司申請唯一的授權號，保護用戶軟件安全。


10. 符合PCI2.1總線標準，插槽電壓支持3.3V/5V，突發數據傳送速率高達132 MB/s；支持即插即用（PNP），無需任何跳線設置。


11. 支持Alaw、μlaw、ADPCM、GSM、PCM16、MP3編碼，錄音文件為WINDOWS標準的WAV文件，錄制的語音文件可以在WINDOWS中播放。


12. 具有很高的輸入阻抗，復接后不影響原系統的正常運行。通過并線接入，即可完成高阻復接。


13. 具有極強的信號自適應能力，可在傳輸線的任意位置上接入。


14. 統一的編程接口，驅動程序同時支持輪詢方式和事件驅動方式編程。


15. 支持的操作系統：WINDOWS 2000/XP/2003 和LINUX 。

• 外形尺寸：長×寬＝306×106mm（不含固定片）


• 重 量：約230g


• 環境要求：

工作溫度：0℃—50℃
儲存溫度：-20℃—80℃
濕 度：10%— 85% 無結露
儲存濕度：10%— 85% 無結露

• 錄放音技術指標：

錄放音編解碼格式：CCITT A/μ-Law 64kbps,
IMA ADPCM 32kbps
錄放音失真度：≤3%
頻響：300-3400Hz(±3dB)
信噪比：≥37dB
放音回聲抑制比：≥38dB

• 電源要求： 最大消耗功率：≤8W


• 信令：

SS1：符合國標GF002-9002的DL信令和 MFC信令
SS7：符合Q771-Q795建議的有關規定
DSS1：符合Q.931建議
